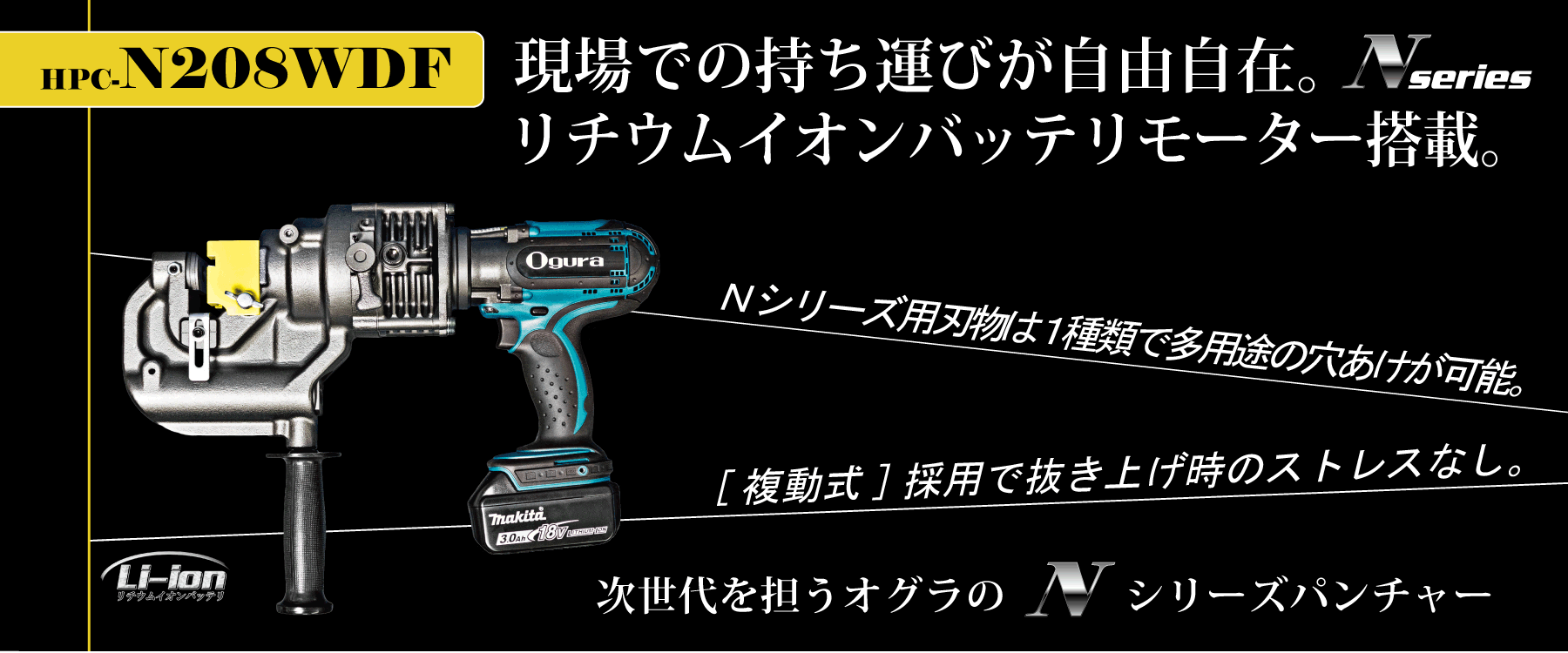

HPC-N208WDF製品紹介 PC

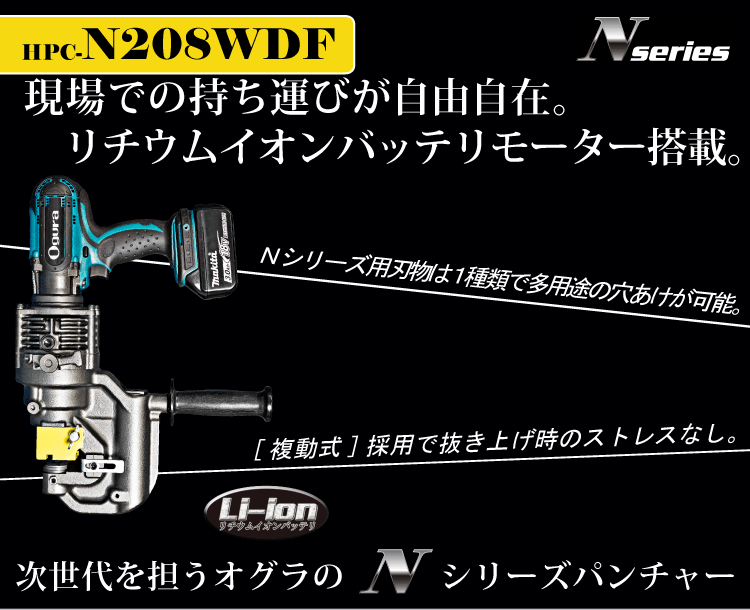

HPC-N208WDF製品紹介 SP

FEATUREHPC-N208WDFの特長

[特許取得済み]

軟鋼最大ｔ８対応の『N』シリーズパンチャー、N208Wのコードレスタイプ。作業能力はN208Wと同じなのに、N208WDFでは電源コードから解放された自由な持ち運びを実現し、さらなる使い勝手の可能性を広げました。
１バッテリ（3.0Ah）当たりの仕事量は、定評のある高性能リチウムイオンバッテリモーターと、オグラ独自の高効率油圧機構の組み合わせにより、穴径Φ２０/板厚ｔ６ｍｍ（ＳＳ４００材）の穴あけ連続回数１１０回^※を可能にしました。
※本製品は水や粉じんに対する影響が抑えられる様に設計されていますが、水や粉じんによって故障しないことを保証するものではありません。
※3.0Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します

『N』シリーズとは▲▲▲▲
オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
１．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

■加工材料と寸法【単位：ｍｍ】
フラットバー
最大８０×ｔ８
(センターへの穴あけ)
アングル
最小４０×４０×ｔ３
最大８０×８０×ｔ８
溝形鋼 (側面)
最小７５×４０
最大１００×５０
■アゴ部分寸法図
A: 8.5 mm
B: 40 mm
C: 15 mm
D: 62.5 mm
E: 90 mm
F: 38.5 mm
■Nシリーズ　デモ動画

SPECIFICATIONSHPC-N208WDF 仕様

モーター	直流マグネットモーター
質量	10.7kg (バッテリ含む）
本体外形寸法	417 (L) x 127 (W) x 315 (H) mm
最大奥行	40mm
穴形状	丸穴/長穴
最大穴あけ能力	一般鋼材 (SS400相当品): Φ20/t8mm
最大穴あけ能力	ステンレス鋼材 (SUS304): Φ20/t6mm
標準付属品	ポンチΦ12mm, ダイスSB12, グリップ, ナット締付棒, 六角棒レンチ (3 · 4 · 8), スパナ (8 × 10), 商品ケース,バッテリ, 充電器
オプション	ワークスタンド, スライドストッパー (奥行最大用)
定価	258,000円 (税別)
※3.0Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6 #5340040	SB6 #5332510	t2〜t4	-	t3〜t4
6.5 #5340050	SB6.5 #5332530	t2〜t6	-	t3〜t4
8 #5340060	SB8 #5332550	t2〜t6	-	t3〜t4
8.5 #5340070	SB8.5 #5332570	t2〜t6	-	t3〜t4
10 #5340080	SB10 #5332590	t2〜t6	t7.5	t3〜t4
11 #5340090	SB11 #5332610	t2〜t8	t7.5	t3〜t6
12 #5340100	SB12 #5332630	t2〜t8	t7.5	t3〜t6
13 #5340110	SB13 #5332650	t2〜t8	t7.5	t3〜t6
14 #5340120	SB14 #5332670	t2〜t8	t7.5	t3〜t6
15 #5340130	SB15 #5332690	t2〜t8	t7.5	t3〜t6
16 #5340140	SB16 #5332710	t2〜t8	t7.5	t3〜t6
18 #5340150	SB18 #5332730	t2〜t8	t7.5	t3〜t6
19 #5340170	SB19 #5332740	t2〜t8	t7.5	t3〜t6
20 #5340160	SB20 #5352510	t2〜t8	t7.5	t3〜t6

■長穴ポンチ･ダイス対応板厚【単位：mm】

長穴ポンチ	長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6.5×10 #5340200	6.5×10B #5332010	t2〜t6	-	t3〜t4
6.5×13 #5340210	6.5×13B #5332030	t2〜t6	-	t3〜t4
8.5×13 #5340220	8.5×13B #5332050	t2〜t6	-	t3〜t4
8.5×17 #5340230	8.5×17B #5332070	t2〜t6	-	t3〜t4
9×13.5 #5340240	9×13.5B #5332090	t2〜t6	ｰ	t3〜t4
9×18 #5340250	9×18B #5332110	t2〜t6	ｰ	t3〜t4
10×15 #5340260	10×15B #5332130	t2〜t8	t7.5	t3〜t6
10×20 #5340270	10×20B #5332150	t2〜t8	t7.5	t3〜t6
11×16.5 #5340280	11×16.5B #5332170	t2〜t8	t7.5	t3〜t6
12×18 #5340290	12×18B #5332190	t2〜t8	t7.5	t3〜t6
13×19.5 #5340300	13×19.5B #5332210	t2〜t8	t7.5	t3〜t6
14×21 #5340310	14×21B #5332230	t2〜t8	t7.5	t3〜t6
15×21 #5340320	15×21B #5340550	t2〜t8	t7.5	t3〜t6

■縦用長穴ポンチ･ダイス対応板厚【単位：mm】

縦用長穴ポンチ	縦用長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
TN12×20 #5340350	TN12×20B #5340510	t2〜t8	t7.5	t3〜t6
TN14×20 #5340360	TN14×20B #5340530	t2〜t8	t7.5	t3〜t6

※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
