HPC-NF209WBL
新型ブラシレスモーター採用で、コードレスなのにハイパワーな穴あけを実現。
ヘッド部とモーター部が90°まで可倒式の上、
モーター部が360°回転するため、狭小部で
臨機応変な対応が可能。
標準付属バッテリ1個当たりの連続穴あけ回数
110回 (SS400 φ20/t9加工時)を実現。
ポンチの取り付けが容易で簡単。
[複動式]だから、安心の抜き上げ。

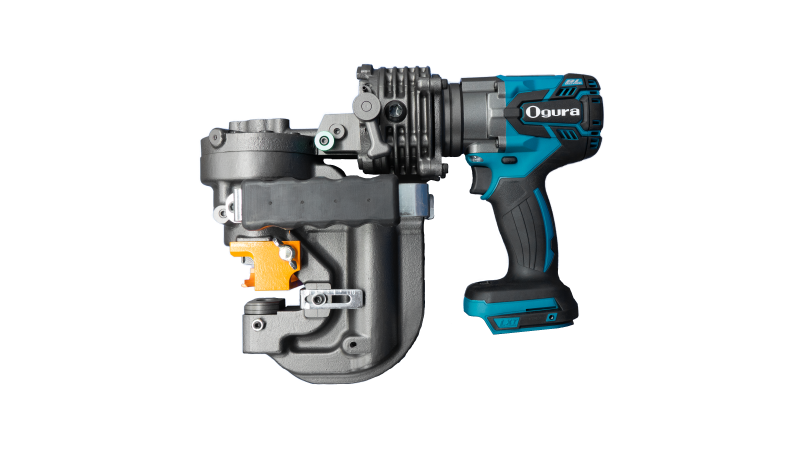

HPC-NF209WBL IMAGE
HPC-NF209WBL 仕様
モーター 直流ブラシレスモーター

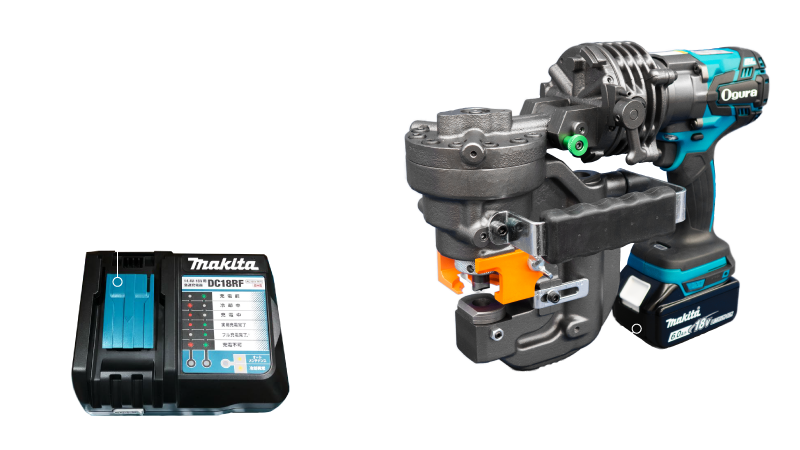

バッテリ 型式: BL1860B (6.0Ah) 電圧: 18V
充電時間: 55分(冷却時間を除く。)
充電器 型式: DC18RC 入力容量: 410VA
入力電圧: 単相交流100V 50/60Hz
出力電流: 直流9A
出力電圧: 直流7.2-18V
最大穴あけ能力
(穴径/板厚)
一般鋼材(SS400相当品)φ20/t9
ステンレス鋼材(SUS304)φ20/t6
1バッテリ (6.0Ah)
あたりの
連続穴あけ回数
SS400 φ20/t9: 約85回
SUS304 φ20/t6: 約125回
※当社テスト値による。穴あけ回数は
バッテリの状態により多少異なります。
穴形状 丸穴/長穴
最大奥行 40mm
本体外形寸法 435mm(L)×149mm(W)×336mm(H)
本体質量 12.4kg (バッテリ含む)
標準付属品 ポンチφ14mm(本体セット)
ダイスSB14(本体セット)
油圧オイル
バッテリ (BL1860B)
充電器 (DC18RC)
ナット締付棒
六角棒レンチ(3・4・6)
スパナ(8x10)
オプション ワークスタンド
スライドストッパー(奥行最大用)
価格 ¥368,000
(表示価格には消費税が含まれていません。)
1種類の刃物で多用途の穴あけが可能。
(軟鋼・ステンレス共用=溝形鋼・アルミ・銅など)
■加工材料と寸法 【単位:mm】
フラットバー
オグラ フラットバー画像
最大80×t9
(センターへの穴あけ)
アングル
オグラ アングル 画像
最小40×40×t3
最大80×80×t9
溝形鋼(側面)
オグラ 溝形鋼 側面 画像
最小75×40
最大125×65
H形鋼
オグラ H形鋼 画像
最小100×100
最大300×150

■アゴ部分寸法図 【単位:mm】
オグラ HPC-NF209WBL アゴ部分寸法図

A: 10
B: 40
C: 15
D: 72.5
E: 100
F: 44
■壁からの穴あけ寸法図 【単位:mm】
オグラ HPC-NF209WBL 壁からの穴あけ寸法図

A: 137
B: 52.5
C: 205
D: 155

HPC-NF209WBL IMAGE2
■丸穴ポンチ・ダイス対応板厚 【単位:mm】
丸穴ポンチ 丸穴ダイス 一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス材
(SUS304)
6 SB6 t2〜t4 - t3〜t4
6.5 SB6.5 t2〜t6 - t3〜t4
8 SB8 t2〜t6 - t3〜t4
8.5 SB8.5 t2〜t6 - t3〜t4
10 SB10 t2〜t6 t8 t3〜t4
11 SB11 t2〜t9 t8 t3〜t6
12 SB12 t2〜t9 t8 t3〜t6
13 SB13 t2〜t9 t8 t3〜t6
14 SB14 t2〜t9 t8 t3〜t6
15 SB15 t2〜t9 t8 t3〜t6
16 SB16 t2〜t9 t8 t3〜t6
18 SB18 t2〜t9 t8 t3〜t6
19 SB19 t2〜t9 t8 t3〜t6
20 SB20 t2〜t9 t8 t3〜t6

■長穴ポンチ・ダイス対応板厚 【単位:mm】
長穴ポンチ 長穴ダイス 一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス材
(SUS304)
6.5×10 6.5×10B t2〜t6 - t3〜t4
6.5×13 6.5×13B t2〜t6 - t3〜t4
8.5×13 8.5×13B t2〜t6 - t3〜t4
8.5×17 8.5×17B t2〜t6 - t3〜t4
9×13.5 9×13.5B t2〜t6 - t3〜t4
9×18 9×18B t2〜t6 - t3〜t4
10×15 10×15B t2〜t8 t8 t3〜t6
10×20 10×20B t2〜t8 t8 t3〜t6
11×16.5 11×16.5B t2〜t9 t8 t3〜t6
12×18 12×18B t2〜t9 t8 t3〜t6
13×19.5 13×19.5B t2〜t9 t8 t3〜t6
14×21 14×21B t2〜t9 t8 t3〜t6
15×21 15×21B t2〜t9 t8 t3〜t6

■縦用長穴ポンチ・ダイス対応板厚 【単位:mm】
縦用長穴ポンチ 縦用長穴ダイス 一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス材
(SUS304)
TN12×20 TN12×20B t2〜t9 t8 t3〜t6
TN14×20 TN14×20B t2〜t9 t8 t3〜t6

※薄板(t2〜t3.2)及びアルミ材や銅材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
