電動油圧式パンチャー | HPC-156W

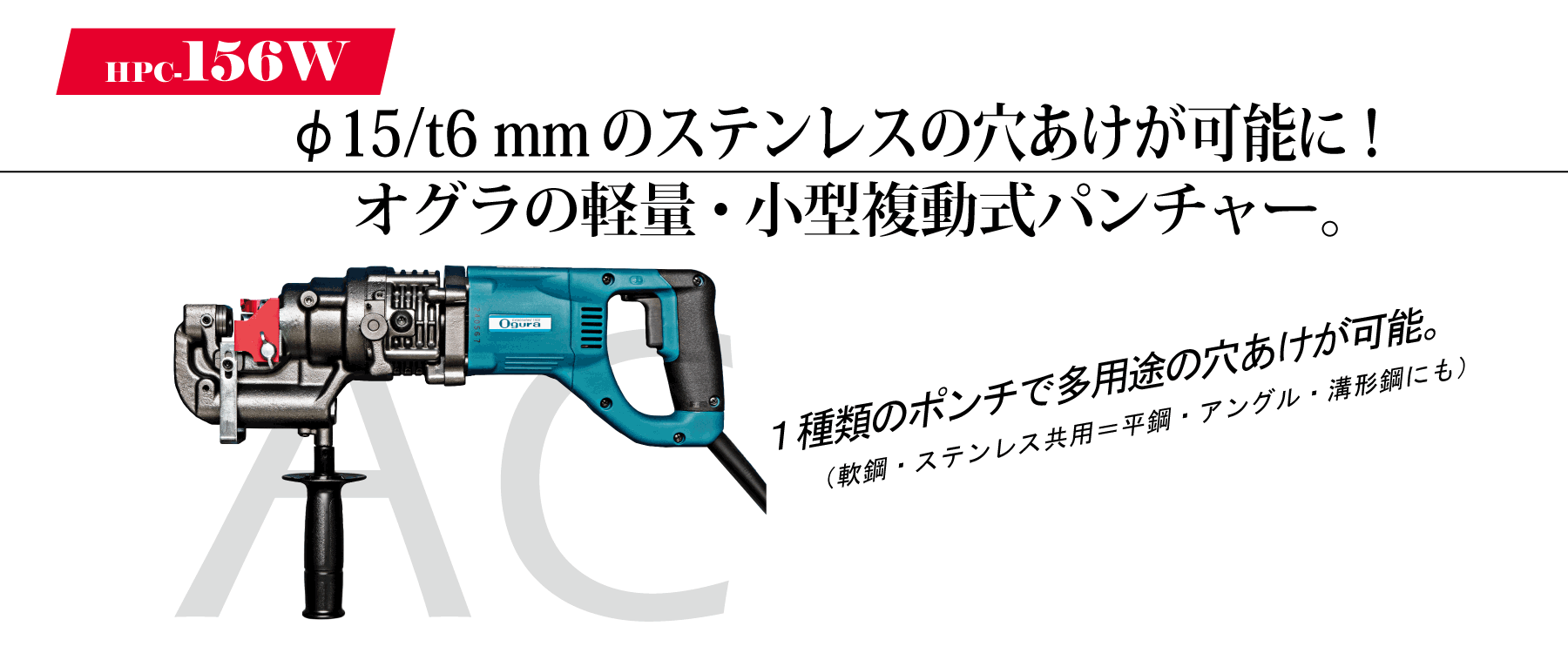

HPC-156W製品紹介 PC

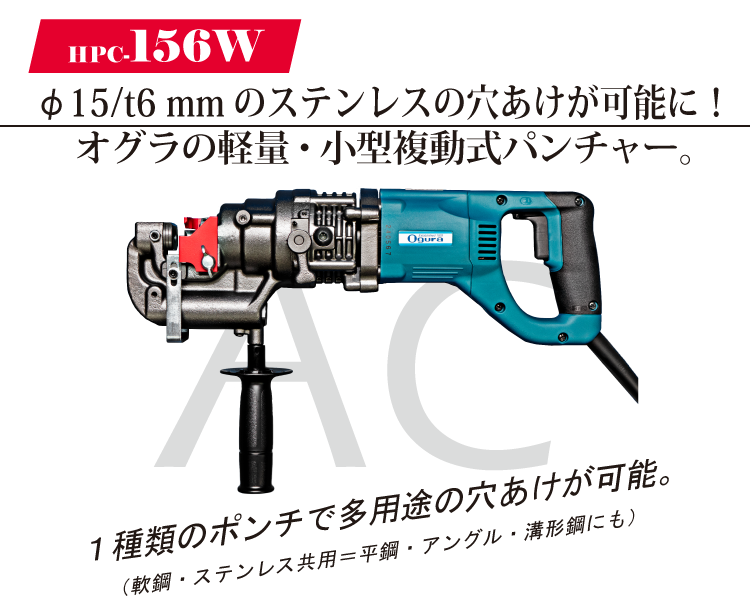

HPC-156W製品紹介 SP

FEATUREHPC-156Wの特長

１．Φ１５ｍｍステンレス材ｔ６ｍｍの穴あけ加工に対応した、軽量･小型複動式パンチャー。
２．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材へのひっかかりが解消され、ストレスなく現場作業が可能。
３．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
４．一般鋼材、ステンレス、アルミ、銅への加工が同じ刃物で可能。
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です

OTHER INFOその他の特徴

■加工材料と寸法【単位：ｍｍ】
フラットバー
最大５０×ｔ６
(センターへの穴あけ)
アングル
最小３０×３０×ｔ３
最大５０×５０×ｔ６
溝形鋼 (側面)
最小７５×４０×ｔ７
最大１００×５０
×ｔ７．５
■アゴ部分寸法図
A: 7 mm
B: 25 mm
C: 13 mm
D: 45 mm
E: 64 mm
F: 37 mm

SPECIFICATIONSHPC-156W 仕様

モーター	単相100V 710W 50/60Hz 回二重絶縁
質量	7.5kg
本体外形寸法	460 (L) x 115 (W) x 295 (H) mm
最大奥行	25mm
穴形状	丸穴 / 長穴
最大穴あけ能力	一般鋼材 (SS400相当品): Φ15/t6
最大穴あけ能力	ステンレス (SUS304): Φ15/t6
標準付属品	ポンチΦ12mm, ダイスSB12, グリップ, ナット締付棒, 六角棒レンチ (3 · 4), スパナ (8 × 10), 商品ケース,ストラップ
オプション	ワークスタンド、フットスイッチ
定価	218,000円 (税別)

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	アルミ材	ステンレス (SUS304)	溝形鋼 (傾斜面)
4 #5321000	4A #5310500	t2	t2〜t3	-	-
5 #5321010	5A #5310510	t2〜t3	t2〜t4	-	-
5.5 #5321020	5.5A #5310520	t2〜t3	t2〜t4	-	-
6 #5321030	6A #5310530	t2〜t4	t2〜t5	-	-
6.5 #5321040	SB6.5 #5312670	t2〜t6	t2〜t6	t3〜t4	-
8 #5321050	SB8 #5312520	t2〜t6	t2〜t6	t3〜t4	-
8.5 #5321060	SB8.5 #5312540	t2〜t6	t2〜t6	t3〜t4	-
10 #5321070	SB10^※ #5312560	t2〜t6	t2〜t6	t3〜t4	t7.5 (C10) #5313500
11 #5321080	SB11^※ #5312580	t2〜t6	t2〜t6	t3〜t6	t7.5 (C11) #5313510
12 #5321090	SB12^※ #5312600	t2〜t6	t2〜t6	t3〜t6	t7.5 (C12) #5313520
13 #5321100	SB13^※ #5312620	t2〜t6	t2〜t6	t3〜t6	t7.5 (C13) #5313530
14 #5321110	SB14^※ #5312640	t2〜t6	t2〜t6	t3〜t6	t7.5 (C14) #5313540
15 #5321120	SB15^※ #5312660	t2〜t6	t2〜t6	t3〜t6	t7.5 (C15) #5313550

※ 溝形鋼の穴あけには、溝形鋼専用丸穴ダイスC10〜C15をご使用ください。

■長穴ポンチ･ダイス対応板厚【単位：mm】

長穴ポンチ	長穴ダイス	一般鋼材 (SS400)	アルミ材銅材	ステンレス (SUS304)
6.5×10 #5322000	6.5×10B #5312010	t2〜t6	t3〜t6	t3〜t4
6.5×13 #5322010	6.5×13B #5312030	t2〜t6	t3〜t6	t3〜t4
8.5×13 #5322020	8.5×13B #5312050	t2〜t6	t3〜t6	t3〜t4
9×13.5 #5322030	9×13.5B #5312090	t2〜t6	t3〜t6	t3〜t4
10×15 #5322040	10×15B #5312110	t2〜t6	t3〜t6	t3〜t6
11×16.5 #5322050	11×16.5B #5312130	t2〜t6	t3〜t6	t3〜t6
12×17 #5322060	SB12×17 #5322090	t2〜t6	t3〜t6	t3〜t6
13×17 #5322070	SB13×17 #5322110	t2〜t6	t3〜t6	t3〜t6

※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
