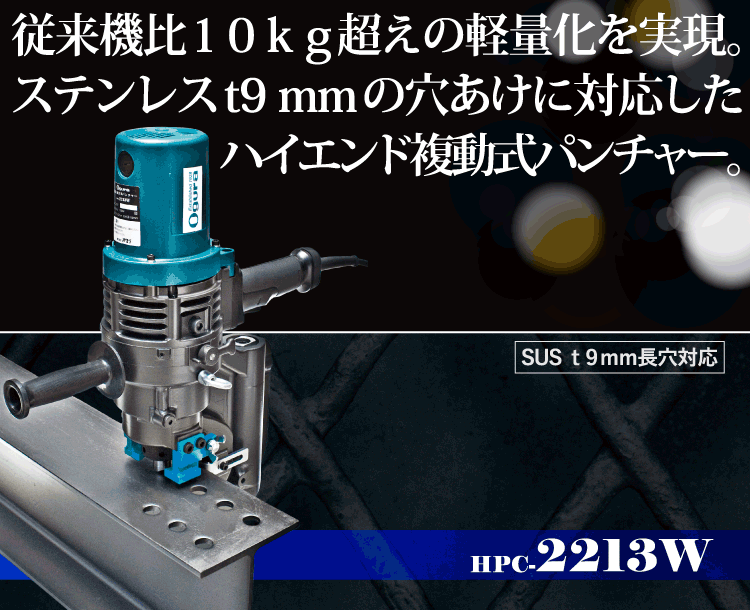

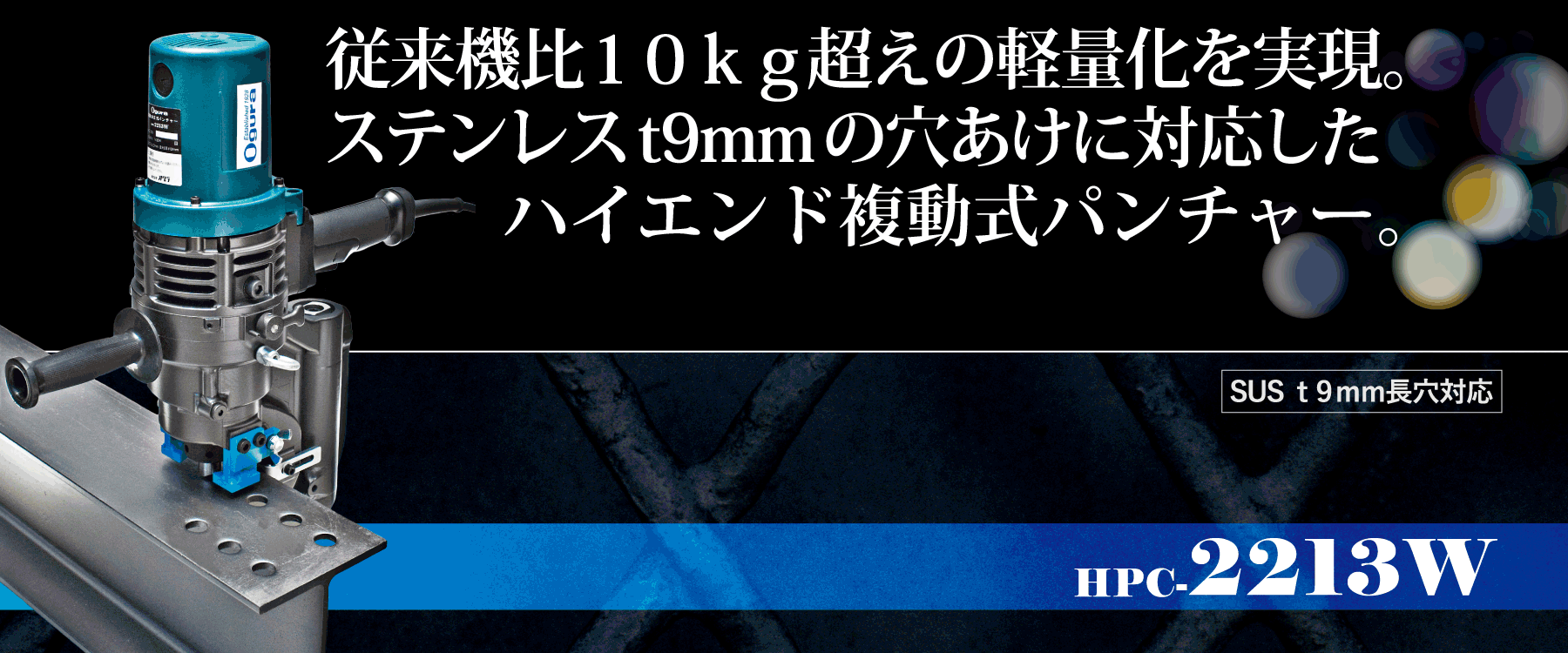

HPC-2213W製品紹介 PCHPC-2213W製品紹介 SP

FEATUREHPC-2213Wの特長

  • １．Ｈ形鋼およびステンレス材ｔ９ｍｍの穴あけ加工に対応した、ハイエンド複動式パンチャー。
  • ２．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材へのひっかかりが解消され、ストレスなく現場作業が可能。
  • ３．製品構造を原点から見直し、使う人の身になって刃物（ポンチ･ダイス）取り付け部を新たに設計し、強化しました。
  • ４．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • ５．「性能向上」と「低価格化」の両立を実現。

OTHER INFOその他の特徴

SPECIFICATIONSHPC-2213W 仕様

モーター単相100V 1430W 50/60Hz 回 二重絶縁
質量28.5kg

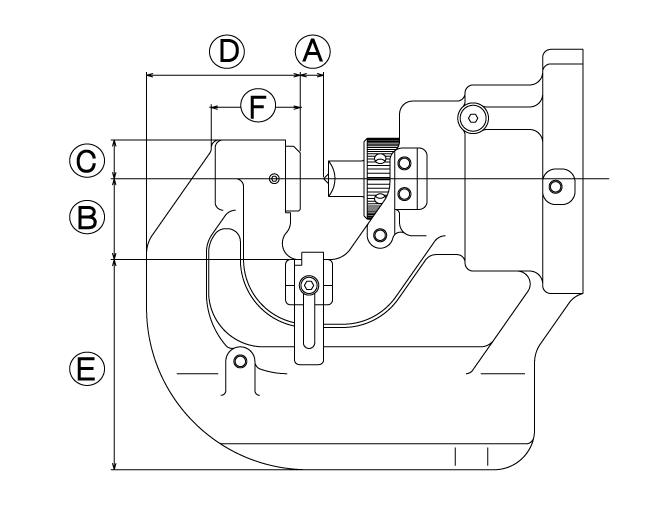

本体外形寸法523 (L) x 227 (W) x 463 (H) mm
最大奥行50mm
穴形状丸穴/長穴
最大穴あけ能力一般鋼材 (SS400相当品): Φ22/t13、Φ24/t12
ステンレス鋼材 (SUS304): Φ24/t9
標準付属品ポンチΦ18mm, ダイス18B, グリップ, ワークスタンド, ナット締付棒, 六角棒レンチ (3 · 5 · 6 · 8), ストラップ
オプション フットスイッチ、スライドストッパー (奥行最大用)
定価414,000円 (税別)

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
10
#5395000		10B
#5380510		t2〜t9 - t3〜t6
11
#5395010		11B
#5380540		t2〜t9t8t3〜t6
12
#5395020		12B
#5380570		t2〜t10t8t3〜t6
13
#5395030		13B
#5380600		t2〜t10t8t3〜t6
14
#5395040		14B
#5380630		t2〜t13t13t3〜t9
15
#5395050		15B
#5380670		t2〜t13t13t3〜t9
16
#5395060		16B
#5380710		t2〜t13t13t3〜t9
18
#5395070		18B
#5380750		t2〜t13t13t3〜t9
19
#5395110		19B
#5380900		 t2〜t13t13t3〜t9
20
#5395080		20B
#5380790		t2〜t13t13t3〜t9
22
#5395090		22B
#5380830		t2〜t13t13t3〜t9
24
#5395100		24B
#5380870		t2〜t12t8t3〜t9
■長穴ポンチ･ダイス対応板厚【単位：mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
10×15
#5395200		10×15B
#5382010		t2〜t9t8t3〜t6
10×20
#5395210		10×20B
#5382040		t2〜t9t8t3〜t6
11×16.5
#5395220		11×16.5B
#5382070		t2〜t9t8t3〜t6
12×18
#5395230		12×18B
#5382100		t2〜t10t8t3〜t9
13×19.5
#5395240		13×19.5B
#5382130		t2〜t10t8t3〜t9
14×21
#5395250		14×21B
#5382160		t2〜t13t13t3〜t9
15×21
#5395260		15×21B
#5382200		t2〜t13t13t3〜t9
18×21
#5395270		18×21B
#5382240		t2〜t13t13t3〜t9
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
