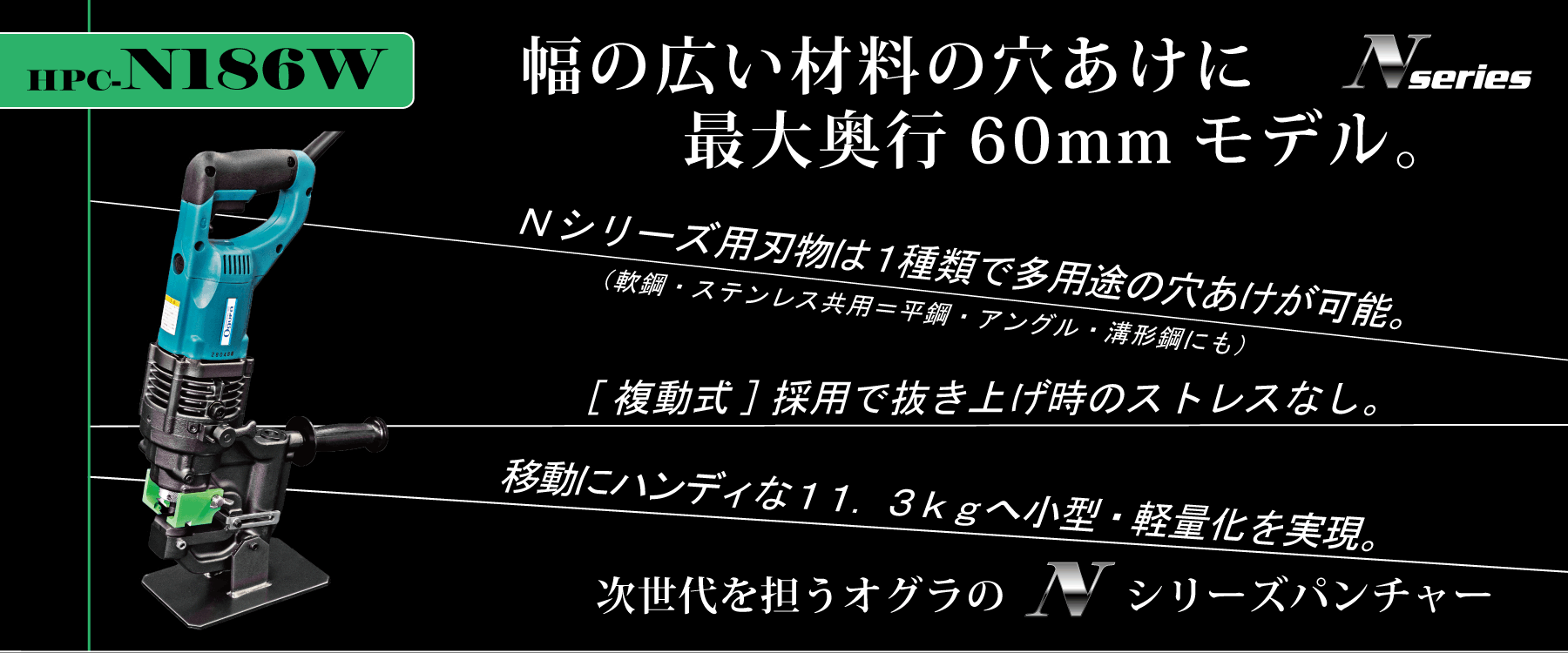

HPC-N186W製品紹介 PCHPC-N186W製品紹介 SP

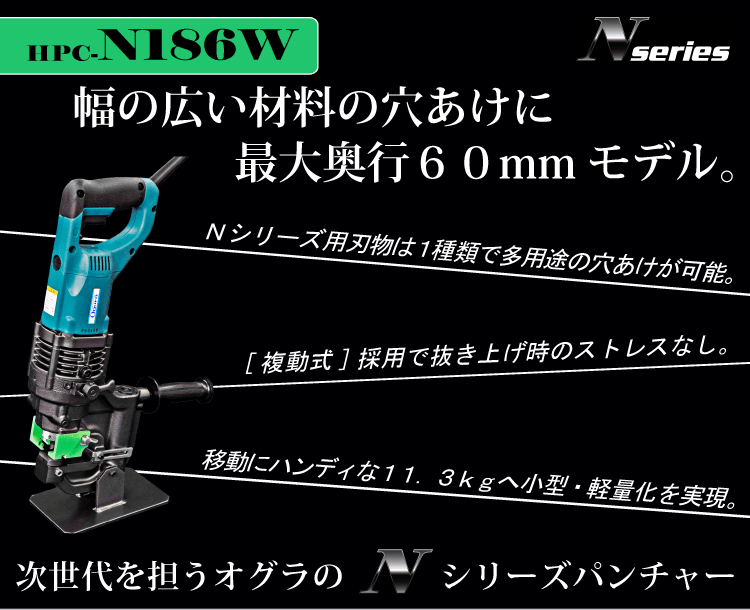

FEATUREHPC-N186Wの特長

[特許取得済み]

  • NシリーズパンチャーのN186Wは、最大奥行６０ｍｍを有するため、フラットバー１２０ｍｍ×ｔ６ｍｍ等の幅の広い材料の穴あけが可能。 更に、現場での移動にハンディな質量11.3kgの小型・軽量化を実現。
  • 『N』シリーズとは▲▲▲▲
  • オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
  • １．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
  • ２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
  • ３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • ４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

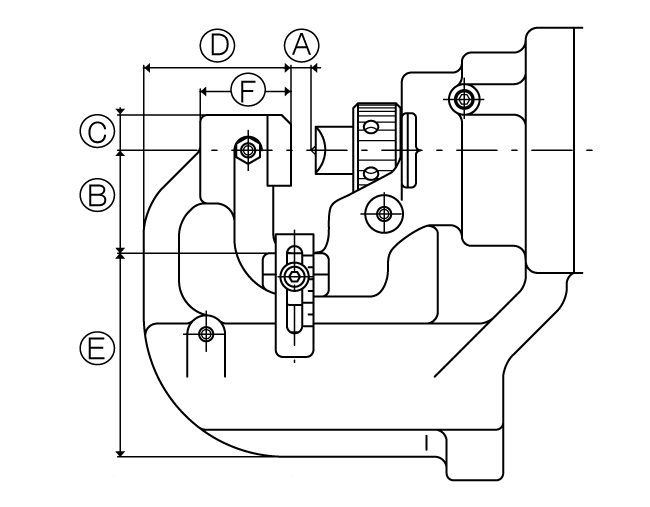

SPECIFICATIONSHPC-N186W 仕様

モーター単相100V 710W 50/60Hz 回 二重絶縁
質量11.3kg
本体外形寸法492 (L) x 127 (W) x 335 (H) mm
最大奥行60mm
穴形状丸穴/長穴
最大穴あけ能力一般鋼材 (SS400相当品): Φ18/t6
ステンレス鋼材 (SUS304相当品): Φ18/t4または Φ14/t5
標準付属品ポンチΦ12mm, ダイスSB12, グリップ, ワークスタンド, ストラップ, ナット締付棒, 六角棒レンチ (3 · 4 ·5), スパナ (8 × 10), 商品ケース
オプション フットスイッチ, スライドストッパー (奥行最大用)
定価246,000円 (税別)

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6
#5340040		SB6
#5332510		t2〜t4 - t3〜t4
6.5
#5340050		SB6.5
#5332530		t2〜t6 - t3〜t4
8
#5340060		SB8
#5332550		t2〜t6 - t3〜t4
8.5
#5340070		SB8.5
#5332570		t2〜t6 - t3〜t4
10
#5340080		SB10
#5332590		t2〜t6t7.5t3〜t4
11
#5340090		SB11
#5332610		t2〜t6t7.5t3〜t5
12
#5340100		SB12
#5332630		t2〜t6t7.5t3〜t5
13
#5340110		SB13
#5332650		t2〜t6t7.5t3〜t5
14
#5340120		SB14
#5332670		t2〜t6t7.5t3〜t5
15
#5340130		SB15
#5332690		t2〜t6t7.5t3〜t4
16
#5340140		SB16
#5332710		t2〜t6 - t3〜t4
18
#5340150		SB18
#5332730		t2〜t6 - t3〜t4
■長穴ポンチ･ダイス対応板厚【単位：mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6.5×10
#5340200		6.5×10B
#5332010		t2〜t6 - t3〜t4
6.5×13
#5340210		6.5×13B
#5332030		t2〜t6 - t3〜t4
8.5×13
#5340220		8.5×13B
#5332050		t2〜t6 - t3〜t4
8.5×17
#5340230		8.5×17B
#5332070		t2〜t6 - t3〜t4
9×13.5
#5340240		9×13.5B
#5332090		t2〜t6t7.5t3〜t4
9×18
#5340250		9×18B
#5332110		t2〜t6t7.5t3〜t4
10×15
#5340260		10×15B
#5332130		t2〜t6t7.5t3〜t5
10×20
#5340270		10×20B
#5332150		t2〜t6t7.5t3〜t4
11×16.5
#5340280		11×16.5B
#5332170		t2〜t6t7.5t3〜t5
12×18
#5340290		12×18B
#5332190		t2〜t6t7.5t3〜t4
13×19.5
#5340300		13×19.5B
#5332210		t2〜t6 - -
14×21
#5340310		14×21B
#5332230		t2〜t6 - -
■縦用長穴ポンチ･ダイス対応板厚【単位：mm】
縦用
長穴ポンチ		縦用
長穴ダイス		一般鋼材
(SS400)		ステンレス (SUS304)
TN12×20
#5340350		TN12×20B
#5340510		t2〜t6t3〜t4
TN14×20
#5340360		TN14×20B
#5340530		t2〜t6t3〜t4
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
