電動油圧式パンチャー | HPC-N208W

HPC-N208W製品紹介 PC

HPC-N208W製品紹介 SP

FEATUREHPC-N208Wの特長

[特許取得済み]

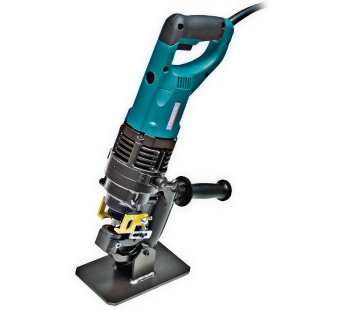

N208Wは、Nシリーズラインナップの中心となる最もスタンダードなモデルで、軟鋼（ＳＳ４００相当品）最大Φ２０/ｔ８、ステンレス（ＳＵＳ３０４）最大Φ２０/ｔ６までの、使用頻度の高い加工サイズを十分にカバーする穴あけ能力を、複動機構を備えながら取り回ししやすい軽量（本体質量10.3 kg）な本体で実現しました。

『N』シリーズとは▲▲▲▲
オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
１．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

■加工材料と寸法【単位：ｍｍ】
フラットバー
最大８０×ｔ８
(センターへの穴あけ)
アングル
最小４０×４０×ｔ３
最大８０×８０×ｔ８
溝形鋼 (側面)
最小７５×４０
最大１００×５０
■アゴ部分寸法図
A: 8.5 mm
B: 40 mm
C: 15 mm
D: 62.5 mm
E: 90 mm
F: 38.5 mm
■Nシリーズデモ動画

SPECIFICATIONSHPC-N208W 仕様

モーター	単相100V 710W 50/60Hz 回二重絶縁
質量	10.3kg
本体外形寸法	487 (L) x 127 (W) x 315 (H) mm
最大奥行	40mm
穴形状	丸穴/長穴
最大穴あけ能力	一般鋼材 (SS400相当品): Φ20/t8
最大穴あけ能力	ステンレス鋼材 (SUS304相当品): Φ20/t6
標準付属品	ポンチΦ12mm, ダイスSB12, グリップ, ワークスタンド, ストラップ, ナット締付棒, 六角棒レンチ (3 · 4 · 5), スパナ (8 × 10), 商品ケース
オプション	フットスイッチ, スライドストッパー (奥行最大用)
定価	246,000円 (税別)

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6 #5340040	SB6 #5332510	t2〜t4	-	t3〜t4
6.5 #5340050	SB6.5 #5332530	t2〜t6	-	t3〜t4
8 #5340060	SB8 #5332550	t2〜t6	-	t3〜t4
8.5 #5340070	SB8.5 #5332570	t2〜t6	-	t3〜t4
10 #5340080	SB10 #5332590	t2〜t6	t7.5	t3〜t4
11 #5340090	SB11 #5332610	t2〜t8	t7.5	t3〜t6
12 #5340100	SB12 #5332630	t2〜t8	t7.5	t3〜t6
13 #5340110	SB13 #5332650	t2〜t8	t7.5	t3〜t6
14 #5340120	SB14 #5332670	t2〜t8	t7.5	t3〜t6
15 #5340130	SB15 #5332690	t2〜t8	t7.5	t3〜t6
16 #5340140	SB16 #5332710	t2〜t8	t7.5	t3〜t6
18 #5340150	SB18 #5332730	t2〜t8	t7.5	t3〜t6
19 #5340170	SB19 #5332740	t2〜t8	t7.5	t3〜t6
20 #5340160	SB20 #5352510	t2〜t8	t7.5	t3〜t6

■長穴ポンチ･ダイス対応板厚【単位：mm】

長穴ポンチ	長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6.5×10 #5340200	6.5×10B #5332010	t2〜t6	-	t3〜t4
6.5×13 #5340210	6.5×13B #5332030	t2〜t6	-	t3〜t4
8.5×13 #5340220	8.5×13B #5332050	t2〜t6	-	t3〜t4
8.5×17 #5340230	8.5×17B #5332070	t2〜t6	-	t3〜t4
9×13.5 #5340240	9×13.5B #5332090	t2〜t6	ｰ	t3〜t4
9×18 #5340250	9×18B #5332110	t2〜t6	ｰ	t3〜t4
10×15 #5340260	10×15B #5332130	t2〜t8	t7.5	t3〜t6
10×20 #5340270	10×20B #5332150	t2〜t8	t7.5	t3〜t6
11×16.5 #5340280	11×16.5B #5332170	t2〜t8	t7.5	t3〜t6
12×18 #5340290	12×18B #5332190	t2〜t8	t7.5	t3〜t6
13×19.5 #5340300	13×19.5B #5332210	t2〜t8	t7.5	t3〜t6
14×21 #5340310	14×21B #5332230	t2〜t8	t7.5	t3〜t6
15×21 #5340320	15×21B #5340550	t2〜t8	t7.5	t3〜t6

■縦用長穴ポンチ･ダイス対応板厚【単位：mm】

縦用長穴ポンチ	縦用長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
TN12×20 #5340350	TN12×20B #5340510	t2〜t8	t7.5	t3〜t6
TN14×20 #5340360	TN14×20B #5340530	t2〜t8	t7.5	t3〜t6

※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
