HPC-N209W製品紹介 PCHPC-N209W製品紹介 SP

FEATUREHPC-N209Wの特長

[特許取得済み]

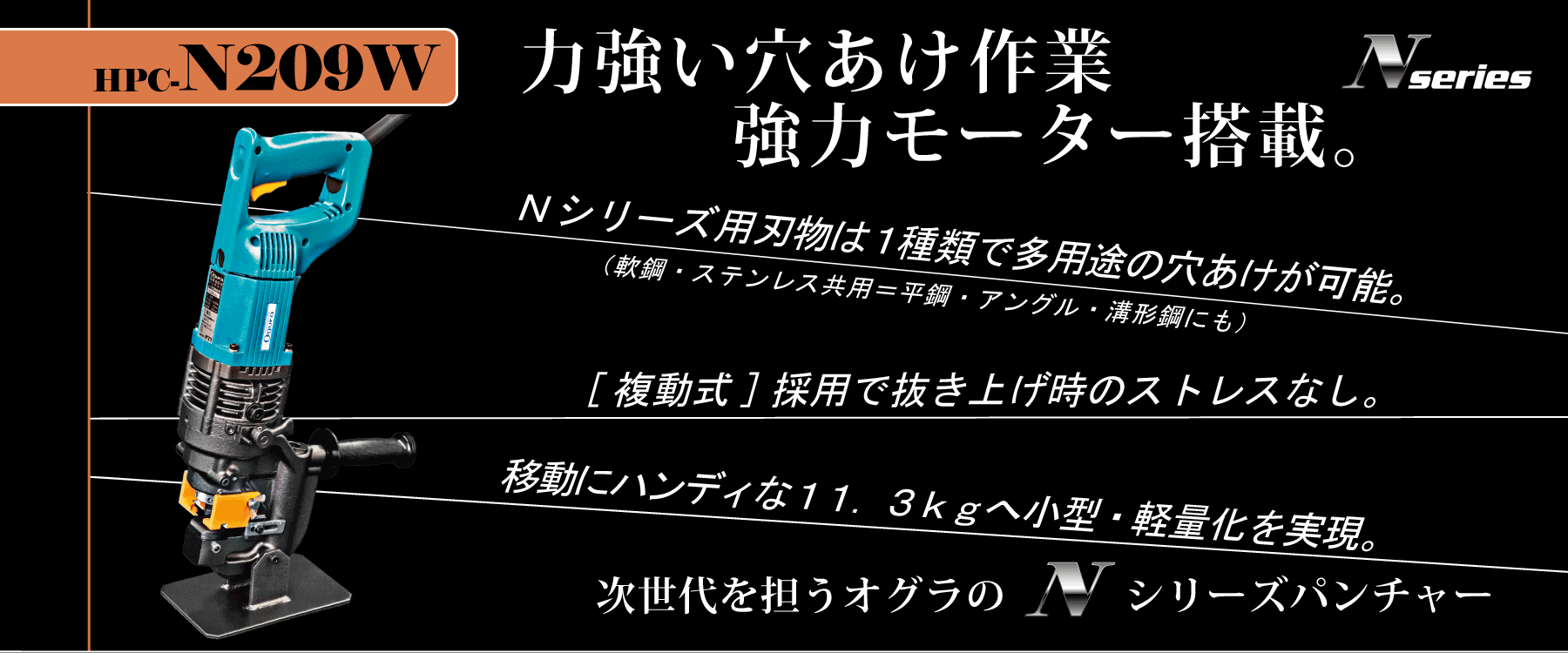

  • N209Wは、軟鋼(SS400相当品)最大Φ20/t9、ステンレス(SUS304)最大Φ20/t6の穴あけを可能にし、プロの仕事に耐える1050W強力モーター(AC100V)を搭載したモデル。
  • 現場の移動にもハンディな11.3kg(旧モデル比4.7kgの軽量化)を達成し、大幅な軽量化を実現しました。
  • 『N』シリーズとは
  • オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物(ポンチ)は、1種類で軟鋼・ステンレス・平鋼・アングル・溝形鋼にも使え、ポンチ先端部も中央突起部を当社比2倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
  • 1.「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
  • 2.製品構造を原点から見直し、使う人の身になって、刃物(ポンチ・ダイス)取り付け部を新たに設計し強化しました。
  • 3.一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • 4.ポンチ先端中央の突起部を2倍(当社比)に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

SPECIFICATIONSHPC-N209W 仕様

モーター単相100V 1050W 50/60Hz 回 二重絶縁
質量11.3kg
本体外形寸法529 (L) x 127 (W) x 315 (H) mm
最大奥行40mm
穴形状丸穴/長穴
最大穴あけ能力一般鋼材 (SS400相当品): Φ20/t9
ステンレス鋼材 (SUS304): Φ20/t6
標準付属品ポンチΦ14mm, ダイスSB14, グリップ, ワークスタンド, ナット締付棒, 六角棒レンチ (3 · 4 · 5 · 8), スパナ (8 × 10), 商品ケース
オプション フットスイッチ, スライドストッパー (奥行最大用)
定価248,000円 (税別)

P&D TABLEポンチ・ダイス対応表

■丸穴ポンチ・ダイス対応板厚【単位:mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
6SB6t2〜t4 - t3〜t4
6.5SB6.5t2〜t6 - t3〜t4
8SB8t2〜t6 - t3〜t4
8.5SB8.5t2〜t6 - t3〜t4
10SB10t2〜t6t8t3〜t4
11SB11t2〜t9t8t3〜t6
12SB12t2〜t9t8t3〜t6
13SB13t2〜t9t8t3〜t6
14SB14t2〜t9t8t3〜t6
15SB15t2〜t9t8t3〜t6
16SB16t2〜t9t8t3〜t6
18SB18t2〜t9t8t3〜t6
19SB19t2〜t9t8t3〜t6
20SB20t2〜t9t8t3〜t6
■長穴ポンチ・ダイス対応板厚【単位:mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
6.5×106.5×10Bt2〜t6 - t3〜t4
6.5×136.5×13Bt2〜t6 - t3〜t4
8.5×138.5×13Bt2〜t6 - t3〜t4
8.5×178.5×17Bt2〜t6 - t3〜t4
9×13.59×13.5Bt2〜t6t3〜t4
9×189×18Bt2〜t6t3〜t4
10×1510×15Bt2〜t8t8t3〜t6
10×2010×20Bt2〜t8t8t3〜t6
11×16.511×16.5Bt2〜t9t8t3〜t6
12×1812×18Bt2〜t9t8t3〜t6
13×19.513×19.5Bt2〜t9t8t3〜t6
14×2114×21Bt2〜t9t8t3〜t6
15×2115×21Bt2〜t9t8t3〜t6
■縦用長穴ポンチ・ダイス対応板厚【単位:mm】
縦用
長穴ポンチ
縦用
長穴ダイス
一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
TN12×20TN12×20Bt2〜t9t8t3〜t6
TN14×20TN14×20Bt2〜t9t8t3〜t6
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
