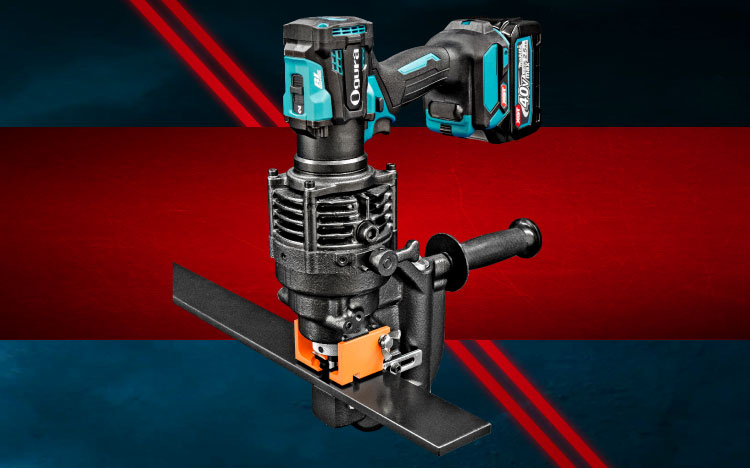

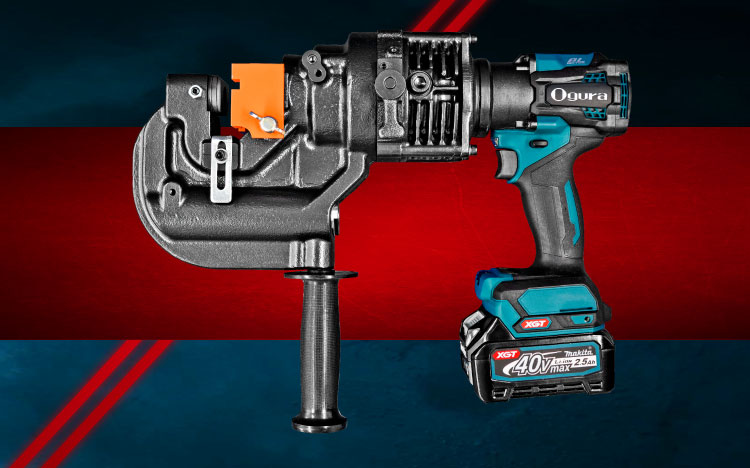

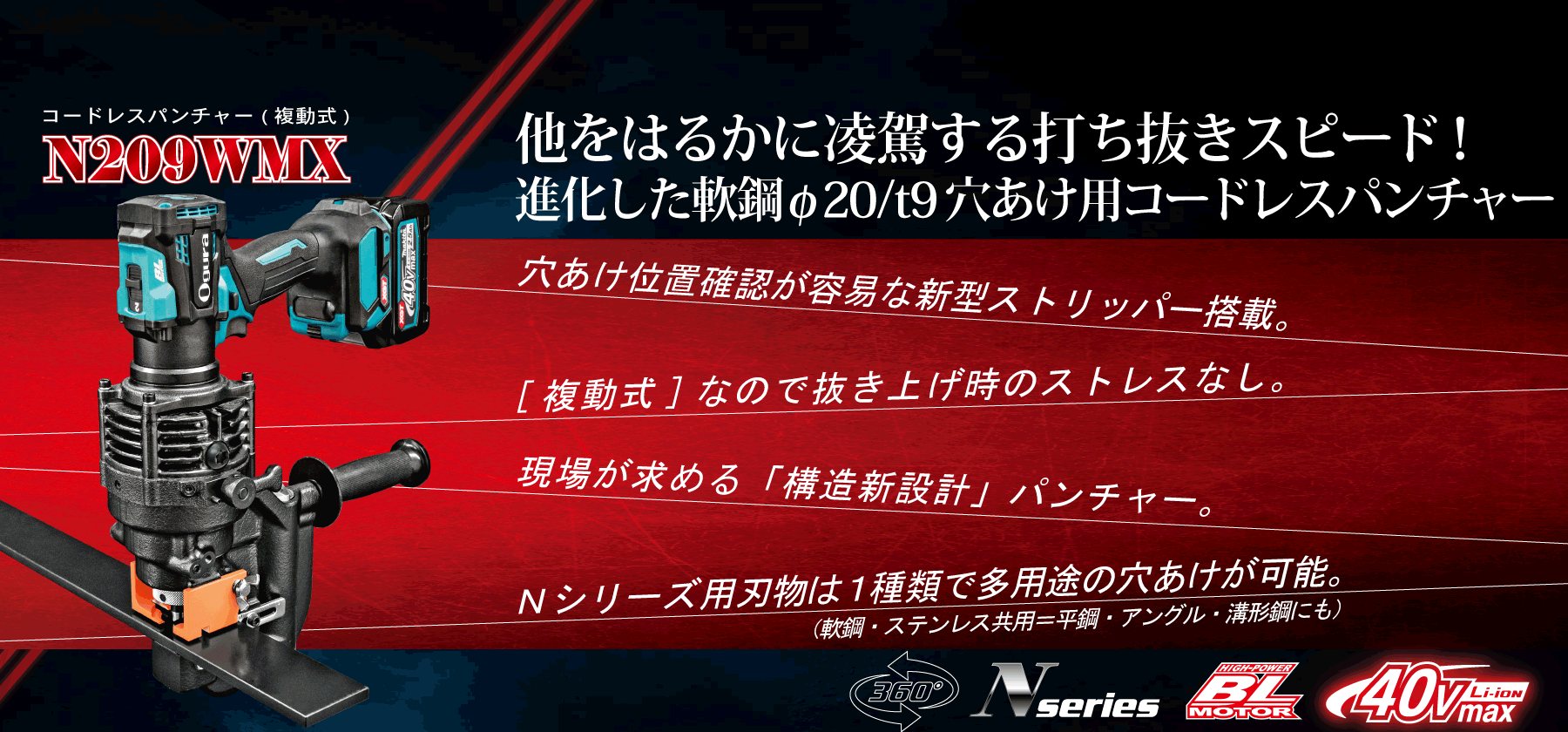

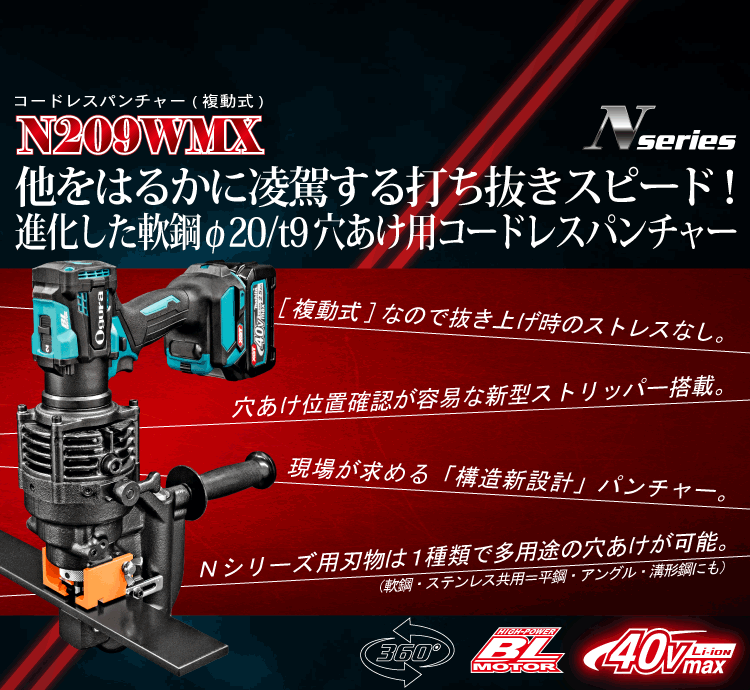

FEATUREN209WMXの特長

[特許取得済み]

  • • 充電式の常識を覆す40Vmaxハイパワーモーター搭載により、更にパワフルよりスピーディに進化した軟鋼φ20/t9対応コードレスパンチャー。
  • • 40Vmaxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56仕様。
  • • 最適給電+最適充電=「スマートシステム」により、バッテリ寿命が大幅アップ(従来機比)。
  • • 穴あけ時の位置確認が容易な新型ストリッパー搭載。
  • ※ IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
  • 『N』シリーズとは
  • オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物(ポンチ)は、1種類で軟鋼・ステンレス・平鋼・アングル・溝形鋼にも使え、ポンチ先端部も中央突起部を当社比2倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
  • 1.「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
  • 2.製品構造を原点から見直し、使う人の身になって、刃物(ポンチ・ダイス)取り付け部を新たに設計し強化しました。
  • 3.一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • 4.ポンチ先端中央の突起部を2倍(当社比)に拡大して見やすく、位置合わせが容易になりました。

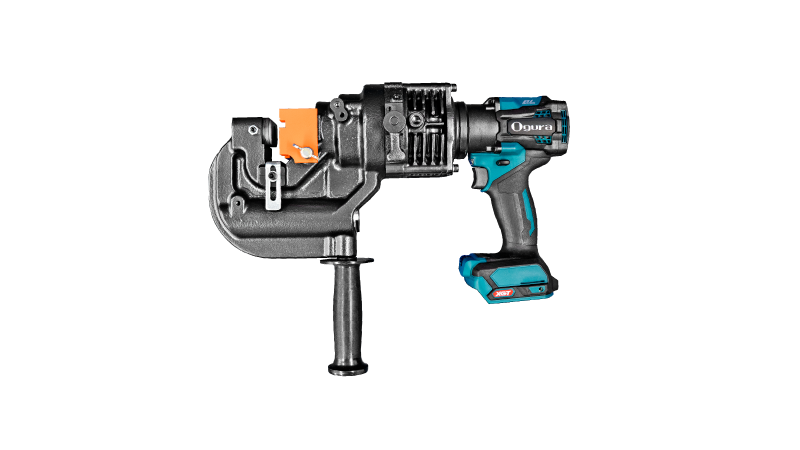

SPECIFICATIONSN209WMX 仕様

バッテリ型式:BL4025 2.5Ah 電圧:36V (40V max)
充電時間:約28分 ※冷却時間を除く。
充電器型式:DC40RA 入力容量:310W
質量11.6kg (バッテリ含む)
本体外形寸法398 (L) x 129 (W) x 315 (H) mm
最大奥行40mm
穴形状丸穴/長穴
1バッテリ (2.5Ah) 当たりの穴あけ回数一般鋼材 (SS400相当品) Φ20/t9: 75回
ステンレス鋼材 (SUS304) Φ20/t6: 115回
最大穴あけ能力一般鋼材 (SS400相当品): Φ20/t9
ステンレス鋼材 (SUS304): Φ20/t6

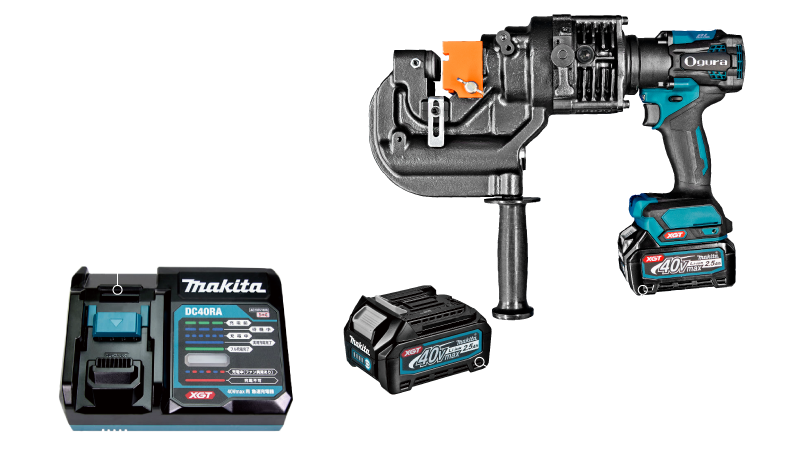

標準付属品ポンチΦ14mm, ダイスSB14, グリップ, ナット締付棒, 六角棒レンチ (3 · 4 · 8), スパナ (8 × 10), 油圧オイル, 商品ケース, バッテリ, 充電器
オプションワークスタンド, スライドストッパー (奥行最大用)
定価319,000円 (税別)
※2.5Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。

OTHER INFOその他詳細の仕様

P&D TABLEポンチ・ダイス対応表

■丸穴ポンチ・ダイス対応板厚【単位:mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
6SB6t2〜t4 - t3〜t4
6.5SB6.5t2〜t6 - t3〜t4
8SB8t2〜t6 - t3〜t4
8.5SB8.5t2〜t6 - t3〜t4
10SB10t2〜t6t8t3〜t4
11SB11t2〜t9t8t3〜t6
12SB12t2〜t9t8t3〜t6
13SB13t2〜t9t8t3〜t6
14SB14t2〜t9t8t3〜t6
15SB15t2〜t9t8t3〜t6
16SB16t2〜t9t8t3〜t6
18SB18t2〜t9t8t3〜t6
19SB19t2〜t9t8t3〜t6
20SB20t2〜t9t8t3〜t6
■長穴ポンチ・ダイス対応板厚【単位:mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
6.5×106.5×10Bt2〜t6 - t3〜t4
6.5×136.5×13Bt2〜t6 - t3〜t4
8.5×138.5×13Bt2〜t6 - t3〜t4
8.5×178.5×17Bt2〜t6 - t3〜t4
9×13.59×13.5Bt2〜t6t3〜t4
9×189×18Bt2〜t6t3〜t4
10×1510×15Bt2〜t8t8t3〜t6
10×2010×20Bt2〜t8t8t3〜t6
11×16.511×16.5Bt2〜t9t8t3〜t6
12×1812×18Bt2〜t9t8t3〜t6
13×19.513×19.5Bt2〜t9t8t3〜t6
14×2114×21Bt2〜t9t8t3〜t6
15×2115×21Bt2〜t9t8t3〜t6
■縦用長穴ポンチ・ダイス対応板厚【単位:mm】
縦用
長穴ポンチ
縦用
長穴ダイス
一般鋼材
(SS400)
溝形鋼
(傾斜面)
ステンレス (SUS304)
TN12×20TN12×20Bt2〜t9t8t3〜t6
TN14×20TN14×20Bt2〜t9t8t3〜t6
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
