コードレスパンチャー

FEATUREN6150WBLの特長

[特許取得済み]

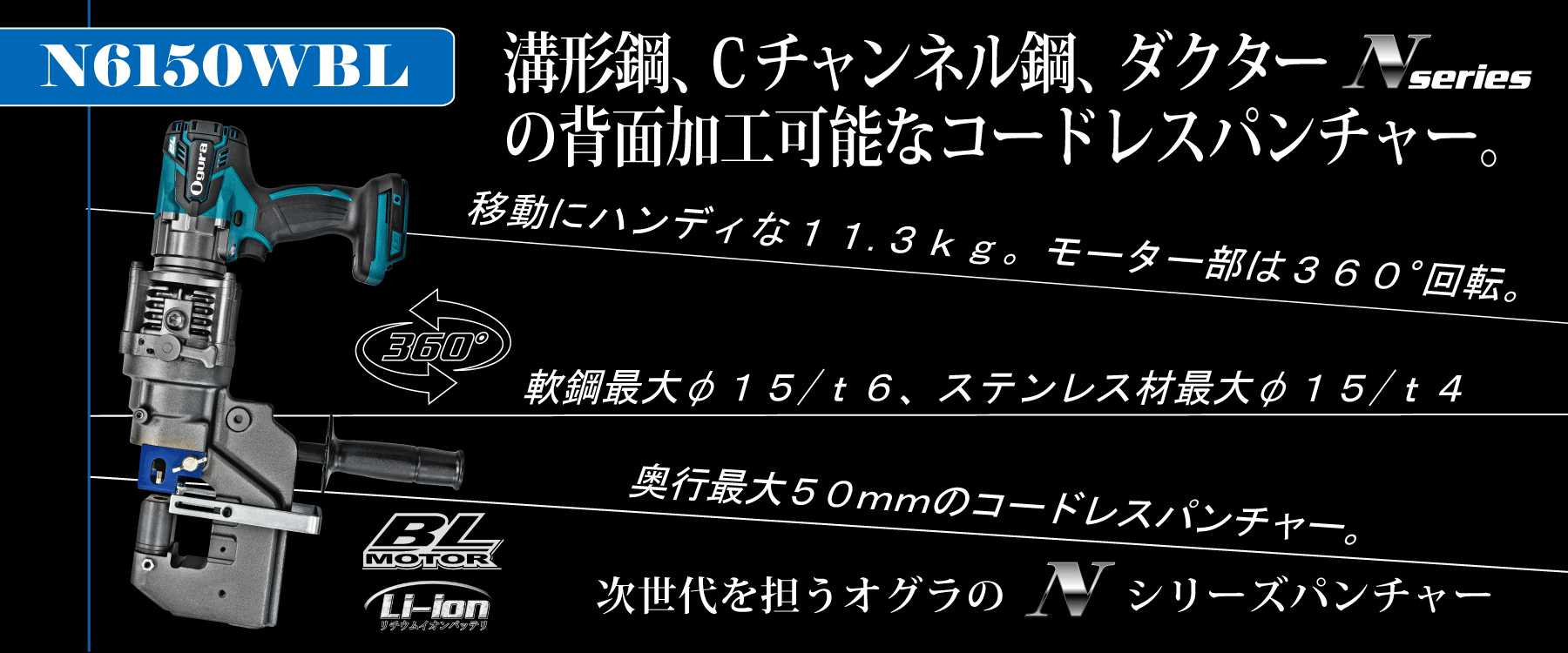

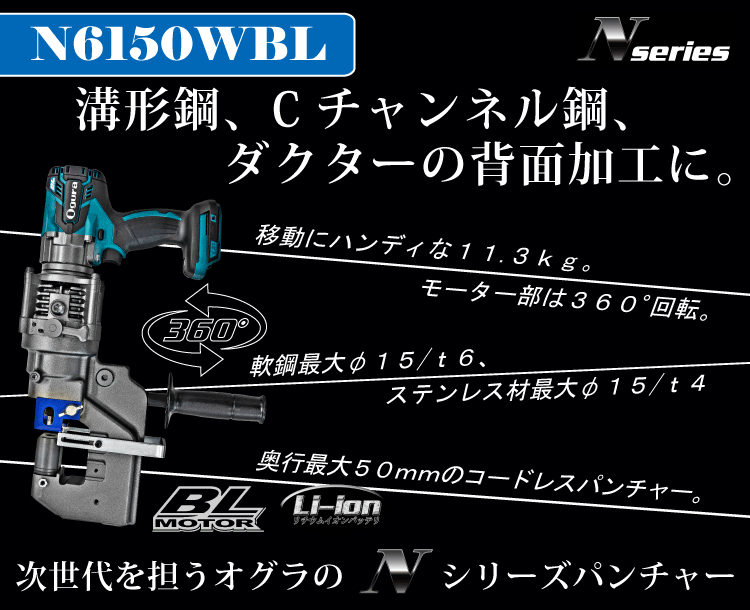

ダクターＤ１、Ｄ２の背面加工および、Ｃチャンネル鋼と溝形鋼の穴あけが可能なNシリーズコードレスパンチャー。
現場でのあらゆる作業シーンを想定し、付属のハンドルを３方向から取り付け可能。
さらに、狭あい箇所での柔軟な穴あけ加工に対応し、モーター部は３６０°回転。

『N』シリーズとは▲▲▲▲
オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
１．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

■加工材料と寸法（ロングポンチ＋ダイス）【単位：ｍｍ】
溝形鋼 (側面)
最小７５×４０×ｔ７
最大１００×５０×ｔ７．５
Ｃチャンネル鋼 (側面)
最小７５×４５×１５×ｔ２
最大１５０×５０×２０×ｔ４．５
※ロングポンチ使用の場合は、ロングストリッパーＬ･Ｒをご使用ください。
■加工材料と寸法（ポンチ＋ロングダイス）【単位：ｍｍ】
フラットバー
最大１00 × t６
(センターへの穴あけ)
アングル
最小４0 × ４0× t３
最大９0 × ９0 × t６
溝形鋼 (背面)
最小７５×４０×ｔ５
最大１００×５０×ｔ５
Ｃチャンネル鋼 (背面)
最小６０×３０×１０×ｔ２．３
最大１００×５０×２０×ｔ２．３
ダクター
巾４０×３０×ｔ１．５および
巾４０×４５×ｔ２に可能
(ダクター専用ダイスをご使用ください。)
■アゴ部分寸法図 (ポンチ＋ロングダイス)【単位：ｍｍ】
A: 8.5
B: 50
C: 15
D: 96.5
E: 66
F: 90.5
■アゴ部分寸法図 (ロングポンチ＋ダイス)【単位：ｍｍ】
A: 8.5
B: 50
C: 15
D: 61.5
E: 66
F: 55.5
■Nシリーズ　デモ動画

SPECIFICATIONSN6150WBL 仕様

モーター	直流ブラシレスモーター
質量	11.3kg （6.0Ahバッテリ含む）
本体外形寸法	429 (L) x 123 (W) x 305 (H) mm
最大奥行	50mm
穴形状	丸穴/長穴
最大穴あけ能力	一般鋼材 (SS400相当品): Φ15/t6
最大穴あけ能力	ステンレス鋼材 (SUS304): Φ15/t4
標準付属品	ポンチΦ12mm, ロングダイスLD12SB, グリップ, ナット締付棒, 六角棒レンチ (3 · 4), スパナ (8 × 10), 商品ケース, ロングストリッパーL ･ R

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ロングダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ロングダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6 #5340040	SB6 #5357510	t2〜t4	-	t3〜t4
6.5 #5340050	SB6.5 #5357530	t2〜t6	-	t3〜t4
8 #5340060	SB8 #5357550	t2〜t6	-	t3〜t4
8.5 #5340070	SB8.5 #5357570	t2〜t6	-	t3〜t4
10 #5340080	SB10 #5357590	t2〜t6	t7.5	t3〜t4
11 #5340090	SB11 #5357610	t2〜t6	t7.5	t3〜t5
12 #5340100	SB12 #5357630	t2〜t6	t7.5	t3〜t5
13 #5340110	SB13 #5357650	t2〜t6	-	t3〜t5
14 #5340120	SB14 #5357670	t2〜t6	-	t3〜t5
15 #5340130	SB15 #5357690	t2〜t6	-	t3〜t4

■長穴ポンチ･ロングダイス対応板厚【単位：mm】

長穴ポンチ	長穴ロングダイス	一般鋼材 (SS400)	ステンレス (SUS304)
6.5×10 #5340200	6.5×10B #5357010	t2〜t6	t3〜t4
6.5×13 #5340210	6.5×13B #5357030	t2〜t6	t3〜t4
8.5×13 #5340220	8.5×13B #5357050	t2〜t6	t3〜t4
8.5×17 #5340230	8.5×17B #5357070	t2〜t6	t3〜t4
9×13.5 #5340240	9×13.5B #5357090	t2〜t6	t3〜t4
10×15 #5340260	10×15B #5357130	t2〜t6	t3〜t5
11×16.5 #5340280	11×16.5B #5357170	t2〜t6	t3〜t4
12×18 #5340290	12×18A #5357180	t2〜t3.2	t2〜t3.2
14×21 #5340310	14×21A 5357220	t2〜t3.2	t2〜t3.2

■丸穴ロングポンチ･ダイス対応板厚【単位：mm】

丸穴ロングポンチ	丸穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6 #5323010	SB6 #5332510	t2〜t4	-	t3〜t4
6.5 #5323020	SB6.5 #5332530	t2〜t6	-	t3〜t4
8 #5323030	SB8 #5332550	t2〜t6	-	t3〜t4
8.5 #5323040	SB8.5 #5332570	t2〜t6	-	t3〜t4
10 #5323050	SB10 #5332590	t2〜t6	t7.5	t3〜t4
11 #5323060	SB11 #5332610	t2〜t6	t7.5	t3〜t5
12 #5323070	SB12 #5332630	t2〜t6	t7.5	t3〜t5
13 #5323080	SB13 #5332650	t2〜t6	-	t3〜t5
14 #5323090	SB14 #5332670	t2〜t6	-	t3〜t5
15 #5323100	SB15 #5332690	t2〜t6	-	t3〜t4

■長穴ロングポンチ･ダイス対応板厚【単位：mm】

長穴ロングポンチ	長穴ダイス	一般鋼材 (SS400)	ステンレス (SUS304)
6.5×10 #5323200	6.5×10B #5332010	t2〜t6	t3〜t4
6.5×13 #5323210	6.5×13B #5332030	t2〜t6	t3〜t4
8.5×13 #5323220	8.5×13B #5332050	t2〜t6	t3〜t4
8.5×17 #5323230	8.5×17B #5332070	t2〜t6	t3〜t4
9×13.5 #5323240	9×13.5B #5332090	t2〜t6	t3〜t4
10×15 #5323250	10×15B #5332130	t2〜t6	t3〜t5
11×16.5 #5323260	11×16.5B #5332170	t2〜t6	t3〜t4
12×18 #5323270	12×18A #5332180	t2〜t3.2	t2〜t3.2
14×21 #5323280	14×21A 5332220	t2〜t3.2	t2〜t3.2

■ダクター対応ポンチ・ダイス【単位：mm】

丸穴ポンチ	ダクター専用ダイス
11 #5340090	11 #5354500
12 #5340100	12 #5354520
14 #5340120	14 #5354510

※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
※ダクター穴あけは、Φ11、Φ12、Φ14の穴あけのみ対応しています。ダイスは専用ダイス11D、12D、14Dをご使用ください。
※このカタログ中の『ダクター』とは、電設支持材総合メーカーであるネグロス電工(株)の登録商標です。
