FEATURENF209WMXの特長

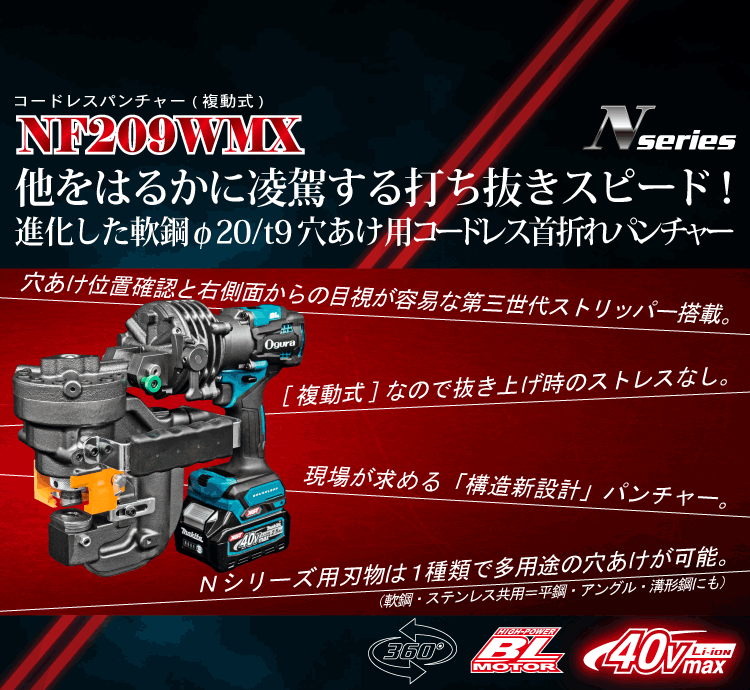

  • • 充電式の常識を覆す40V maxハイパワーモーター搭載により、更にパワフルよりスピーディに進化した軟鋼φ20/t9対応コードレス首折れパンチャー。
  • • 穴あけ位置確認と右側面からの目視が容易な第三世代ストリッパー（R）搭載。

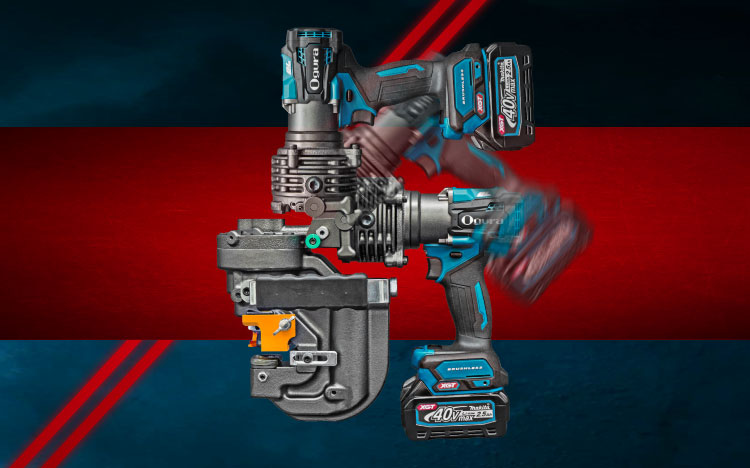

  • • ヘッド部が90°まで可倒式※1の上、モーター部が360°回転するため、狭小部での穴あけ加工に最適。
  • • 40V maxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56※2仕様。
  • • 最適給電＋最適充電＝「スマートシステム」により、バッテリ寿命が大幅アップ（従来機比）。
  • • 穴あけ時の位置確認が容易な新型ストリッパー搭載。
  • ※1 位置決めツマミで固定可能な角度は、0°と90°の二段階になります。
  • ※2 IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
  • 『N』シリーズとは▲▲▲▲
  • オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
  • １．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
  • ２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
  • ３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • ４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

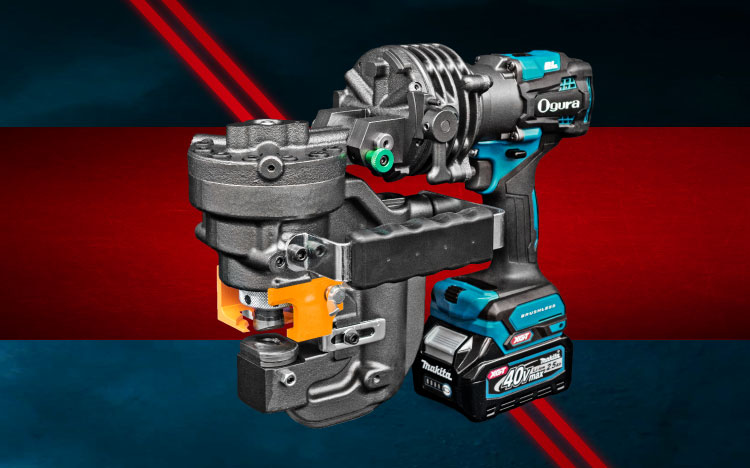

オグラ nf209wmx 軟鋼φ20/t9対応コードレスパンチャー１
オグラ nf209wmx 軟鋼φ20/t9対応コードレスパンチャー２
オグラ nf209wmx 軟鋼φ20/t9対応コードレスパンチャー1オグラ nf209wmx 軟鋼φ20/t9対応コードレスパンチャー2

SPECIAL OFFERあらゆるニーズに応える２つの購入オプション

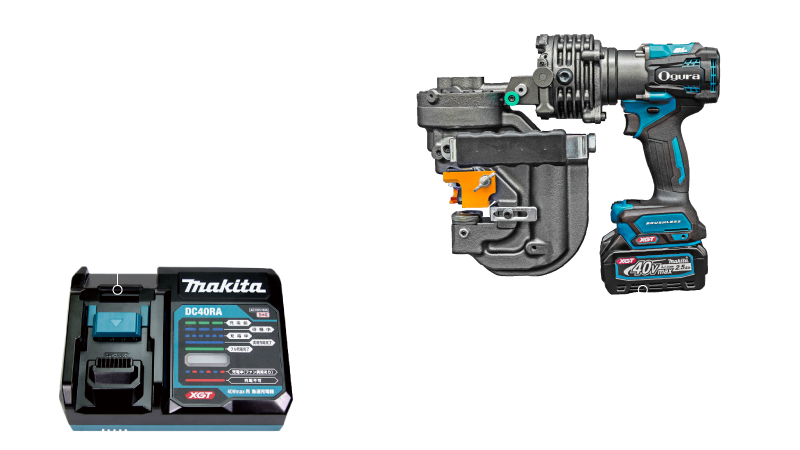

1. 40V max (2.5Ah)バッテリ＋高速充電器セット

nf209wmxセット：標準価格340,000円 (税別)

標準価格 410,000円 (税別)

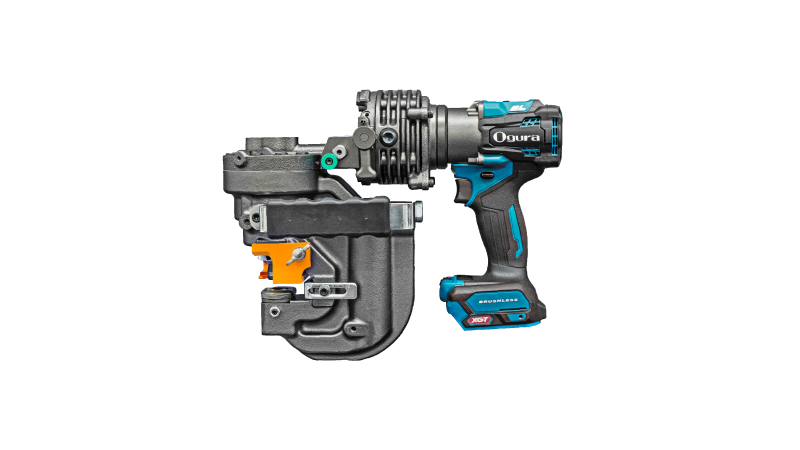

２. 本体のみ特価

nf209wmx 本体のみ特価：標準価格298,000円 (税別)

標準価格 380,000円 (税別)

SPECIFICATIONSNF209WMX 仕様

バッテリ型式：BL4025 2.5Ah 電圧：36V (40V max)
充電時間：約28分 ※冷却時間を除く。
充電器型式：DC40RA 入力容量：310W
質量12.6kg (バッテリ含む）

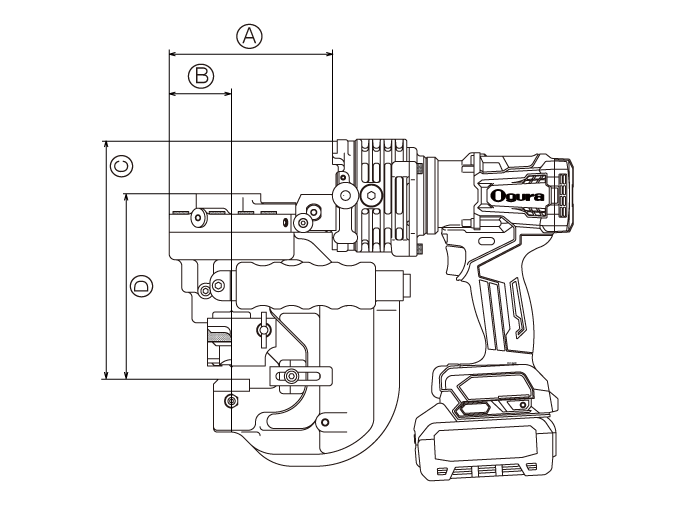

本体外形寸法428 (L) x 151 (W) x 345 (H) mm
最大奥行40mm
穴形状丸穴/長穴
１バッテリ (2.5Ah) 当たりの穴あけ回数一般鋼材 (SS400相当品) Φ20/t9: 約90回※
ステンレス鋼材 (SUS304) Φ20/t6: 約140回※
最大穴あけ能力一般鋼材 (SS400相当品): Φ20/t9
ステンレス鋼材 (SUS304): Φ20/t6
標準付属品ポンチΦ14mm, ダイスSB14, グリップ, ナット締付棒, 六角棒レンチ (3 · 4 · 8), スパナ (8 × 10), 商品ケース
オプションワークスタンド, スライドストッパー (奥行最大用)
※2.5Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。
※ 当製品とN209WMXの穴あけ速度は同じです。

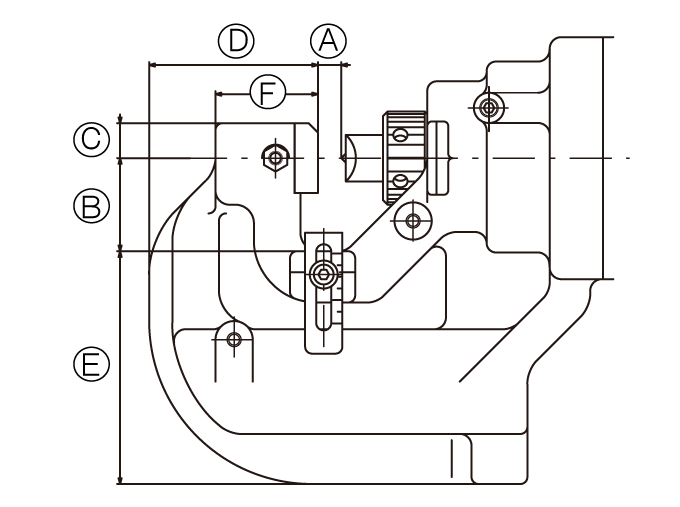

OTHER INFOその他詳細の仕様

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ダイス対応板厚【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6
#5340040		SB6
#5332510		t2〜t4 - t3〜t4
6.5
#5340050		SB6.5
#5332530		t2〜t6 - t3〜t4
8
#5340060		SB8
#5332550		t2〜t6 - t3〜t4
8.5
#5340070		SB8.5
#5332570		t2〜t6 - t3〜t4
10
#5340080		SB10
#5332590		t2〜t6t8t3〜t4
11
#5340090		SB11
#5332610		t2〜t9t8t3〜t6
12
#5340100		SB12
#5332630		t2〜t9t8t3〜t6
13
#5340110		SB13
#5332650		t2〜t9t8t3〜t6
14
#5340120		SB14
#5332670		t2〜t9t8t3〜t6
15
#5340130		SB15
#5332690		t2〜t9t8t3〜t6
16
#5340140		SB16
#5332710		t2〜t9t8t3〜t6
18
#5340150		SB18
#5332730		t2〜t9t8t3〜t6
19
#5340170		SB19
#5332740		t2〜t9t8t3〜t6
20
#5340160		SB20
#5352510		t2〜t9t8t3〜t6
■軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
12X
#5340400		SB12
#5332630		t2〜t10t10t3〜t6
13X
#5340410		SB13
#5332650		t2〜t10t10t3〜t6
14X
#5340420		SB14
#5332670		t2〜t10t10t3〜t6
15X
#5340430		SB15
#5332690		t2〜t10t10t3〜t6
16X
#5340440		SB16
#5332710		t2〜t10t10t3〜t6
18X
#5340450		SB18
#5332730		t2〜t10t10t3〜t6
19X
#5340460		SB19
#5332740		t2〜t10t10t3〜t6
■長穴ポンチ･ダイス対応板厚【単位：mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6.5×10
#5340200		6.5×10B
#5332010		t2〜t6 - t3〜t4
6.5×13
#5340210		6.5×13B
#5332030		t2〜t6 - t3〜t4
8.5×13
#5340220		8.5×13B
#5332050		t2〜t6 - t3〜t4
8.5×17
#5340230		8.5×17B
#5332070		t2〜t6 - t3〜t4
9×13.5
#5340240		9×13.5B
#5332090		t2〜t6 ｰ t3〜t4
9×18
#5340250		9×18B
#5332110		t2〜t6 ｰ t3〜t4
10×15
#5340260		10×15B
#5332130		t2〜t8t8t3〜t6
10×20
#5340270		10×20B
#5332150		t2〜t8t8t3〜t6
11×16.5
#5340280		11×16.5B
#5332170		t2〜t9t8t3〜t6
12×18
#5340290		12×18B
#5332190		t2〜t9t8t3〜t6
13×19.5
#5340300		13×19.5B
#5332210		t2〜t9t8t3〜t6
14×21
#5340310		14×21B
#5332230		t2〜t9t8t3〜t6
15×21
#5340320		15×21B
#5340550		t2〜t9t8t3〜t6
■縦用長穴ポンチ･ダイス対応板厚【単位：mm】
縦用
長穴ポンチ		縦用
長穴ダイス		一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
TN12×20
#5340350		TN12×20B
#5340510		t2〜t9t8t3〜t6
TN14×20
#5340360		TN14×20B
#5340530		t2〜t9t8t3〜t6
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
