MB-225製品紹介 PCMB-225製品紹介 SP

FEATUREMB-225の特長

  • D25(SD490材)対応のハイエンド鉄筋ベンダー。
  • 基本的な曲げ角度設定には、使いやすいダイヤル式を採用。また、微調整レバーとの併用により、更に細かな角度調整が可能。
  • 故障の原因となる鉄粉を中へ入れない「隔壁構造」を採用。
  • 各サイズのローラー·カラーを標準装備。
  • フットスイッチを使えば、作業性と操作性はさらに向上(別売)。
  • 「直角曲げカラー」により、D10、D13およびD16の「小」曲げアール加工にも対応(別売)。
  • オプション品のローラー·カラーで、6D曲げにも対応(別売り)。

取扱説明動画

R&C TABLEローラー・カラー組み合わせ表

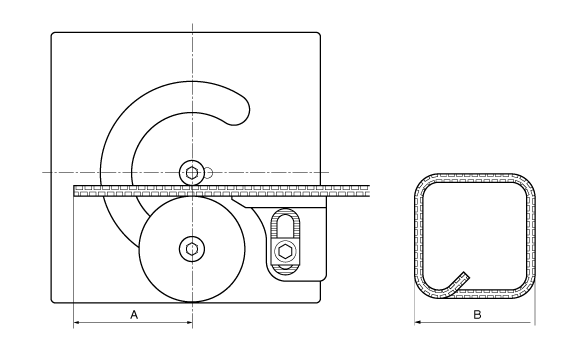

■鉄筋曲げの最小必要寸法
最小必要 (A) 寸法
■ローラー・カラー標準組み合わせ表・最小必要 (A) 寸法
鉄筋径ローラーカラーA寸法 (最小)
90°曲げ135°曲げ180°曲げ
D10413 (Φ193)無し (軸Φ40)111mm130mm150mm
410 (Φ211)81mm100mm120mm
D13416 (Φ175)413 (Φ52)123mm149mm174mm
413 (Φ193)93mm119mm144mm
D16416 (Φ175)416 (Φ64)106mm137mm169mm
D19422 (Φ136)419 (Φ76)152mm190mm227mm
419 (Φ155)123mm161mm198mm
D22422 (Φ136)422 (Φ88)138mm181mm224mm
D25425 (Φ115)425 (Φ100)156mm205mm254mm
(注) 上表の※印はオプション品です。
(注) D10の曲げを行う場合は、No.413またはNo.410ローラーをご使用ください。
■ローラー・カラー標準組み合わせ表・最小必要 (B) 寸法
鉄筋径カラーB寸法 (最小)
D10無し (軸Φ40)162mm
D13413 (Φ52)177mm
D16416 (Φ64)192mm
■5D曲げローラー・カラー組み合わせ表・最小必要 (A) 寸法
鉄筋径ローラーカラーA寸法 (最小)
90°曲げ135°曲げ180°曲げ
D16419 (Φ155)516 (Φ80)120mm151mm183mm
D19422 (Φ136)519 (Φ95)140mm178mm215mm
D22425 (Φ115)522 (Φ110)158mm201mm244mm
D25B25 (Φ92)525 (Φ125)179mm228mm277mm
(注) 上記表中の※印はオプションです。■6D曲げローラー・カラー組み合わせ表・最小必要 (A) 寸法
鉄筋径ローラーカラーA寸法 (最小)
90°曲げ135°曲げ180°曲げ
D19619 (Φ119)B619 (Φ114)148mm200mm252mm
D22B25 (Φ92)B622 (Φ132)172mm232mm292mm
D25625 (Φ65)B625 (Φ150)194mm263mm332mm
(注) 上記表中の※印はオプションです。

SPECIFICATIONSMB-225 仕様

モーター単相100V 1430W 50/60Hz
質量94.9kg
本体外形寸法540 (L) x 466 (W) x 441 (H) mm
最大・最小曲げRSD345の場合: D10 (R62.5~R20) , D25 (R62.5~R26)
曲げ速度D25 (SD390) : 180°曲げ(約9.0秒)
一度に曲げられる本数D25 (1本) , D22 (1本) , D19 (2本) , D16 (2本) , D13 (3本) , D10 (4本)
曲げ能力鉄筋径D25 (※SD490相当品: 620N/mm2 (63kgf/mm2))
曲げ角度範囲180°まで4段階(微調整機能付き)
標準付属品ローラー (No.B25 · 425 · 422 · 416) , カラー (No.425 · 422 · 419 · 416 · 413 · 525 · 522 · 519) , 六角棒レンチ (2 · 8 · 17) , スパナ(17×19), (+-)ドライバー, 接地アダプター, 工具箱, 防水カバー
オプションフットスイッチ, 本体スタンド, 直角曲げカラー (D10 · D13)
定価480,000円 (税別)
※SD390および490材の曲げ加工は、JIS規格にて内側半径を鉄筋径の2.5倍以上、SD345では2倍の寸法を求めています。MB-225は、ローラーおよびカラーを標準装備しこの条件を満たします。(曲げR=20~62.5mm)
