FEATUREMB-L16の特長
- テーブル面高さ183mmを実現。当社従来機※より126mmも低床化。鉄筋をテーブルに載せやすく、作業性がさらに向上。
- 質量24.0kgを実現。当社従来機※より3.0kgも軽量化。
- 新型ショックアブソーバー搭載で、ローラー戻り時の反動と衝撃音の大幅な改善により、耐久性が格段にアップ。
- 基本的な曲げ角度設定には、使いやすいダイヤル式を採用。また、微調整レバーとの併用により、更に細かな角度調整が可能。
- 故障の原因となる鉄粉を中へ入れない「隔壁構造」を採用。
- 各サイズのローラー/カラーを標準装備。
- 直角曲げカラーにより、D10およびD13の「小」曲げアール加工にも対応（別売）。
※MB-816との比較。
R&C TABLEローラー･カラー組み合わせ表

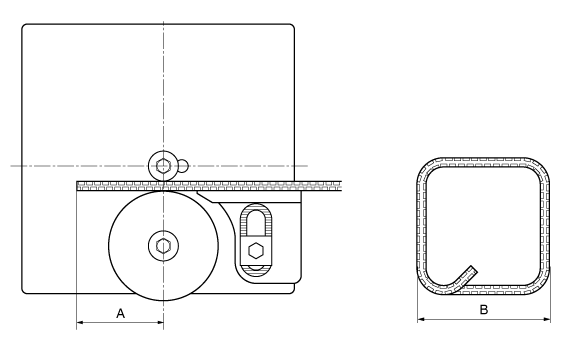

■鉄筋曲げの最小必要寸法
■ローラー･カラー標準組み合わせ表･最小必要 (A) 寸法
■ローラー･カラー標準組み合わせ表･最小必要 (B) 寸法
| 鉄筋径 | ローラー | カラー | A寸法 (最小) | ||
|---|---|---|---|---|---|
| 90°曲げ | 135°曲げ | 180°曲げ | |||
| D10 | B10(Φ88) | B10(Φ38) | 65mm | 84mm | 103mm |
| D13 | B13(Φ70) | B13(Φ50) | 80mm | 105mm | 130mm |
| D16 | B16(Φ52) | B16(Φ62) | 95mm | 126mm | 157mm |
| 鉄筋径 | カラー | B寸法 (最小) |
|---|---|---|
| D10 | B10 (Φ38) | 118mm |
| D13 | B13 (Φ50) | 136mm |
| D16 | B16 (Φ62) | 154mm |
SPECIFICATIONSMB-L16 仕様
| モーター | 単相100V 1050W 50/60Hz |
| 質量 | 24.0kg |
| 本体外形寸法 | 388 (L) x 365 (W) x 229 (H) mm |
| 最大・最小曲げＲ | SD345の場合 D8 (R31～R10) , D16 (R31～R19) |
| 曲げ速度 | 180°曲げ（約3.0秒） |
| 一度に曲げられる本数 | D16 (1本) , D13 (2本) , D10 (3本) |
| 曲げ能力 | 鉄筋径D8～D16 (SD345相当品: 490N/mm2 (50kgf/mm2)) |
| 曲げ角度範囲 | 180°まで4段階（微調整機能付き） |
| 標準付属品 | ローラー (No.B16 · No.B13 · No.B10) , カラー (No.B16 · No.B13 · No.B10) , 六角棒レンチ (8) , 接地アダプター, 工具箱 |
| オプション | フットスイッチ, 本体スタンド, 直角曲げカラー, 補助テーブル |
| 定価 | 320,000円 (税別) |
OTHER INFOその他

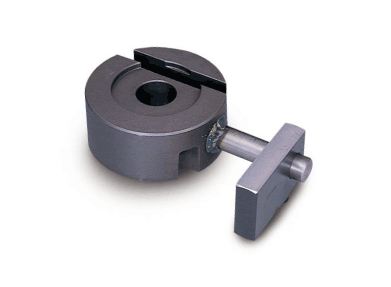

■直角曲げカラー (別売)

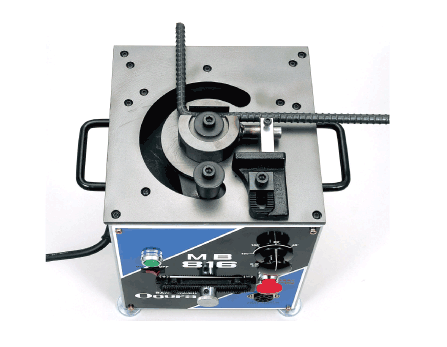

■直角曲げカラー使用例

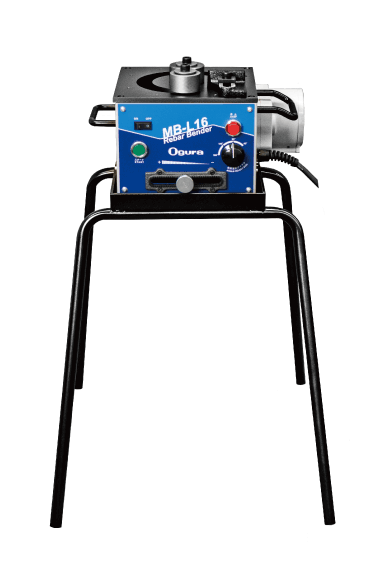

■スタンド使用例
