FEATUREHBB-525の特長

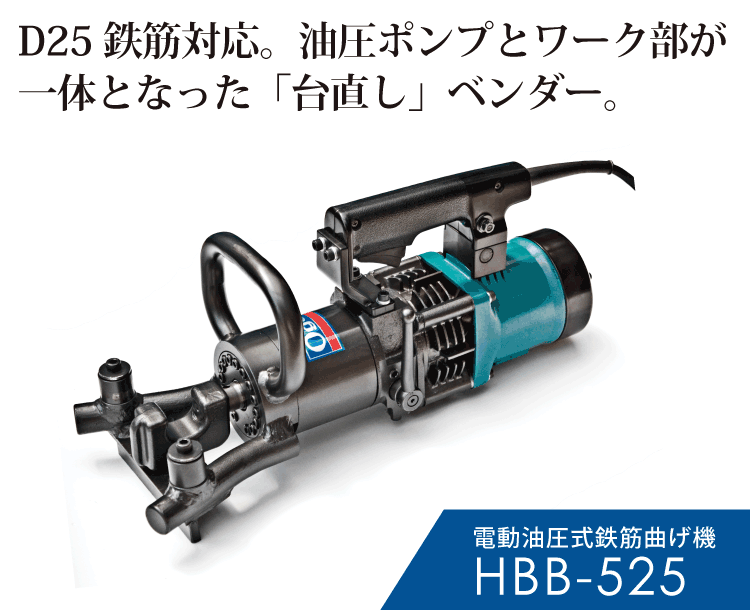

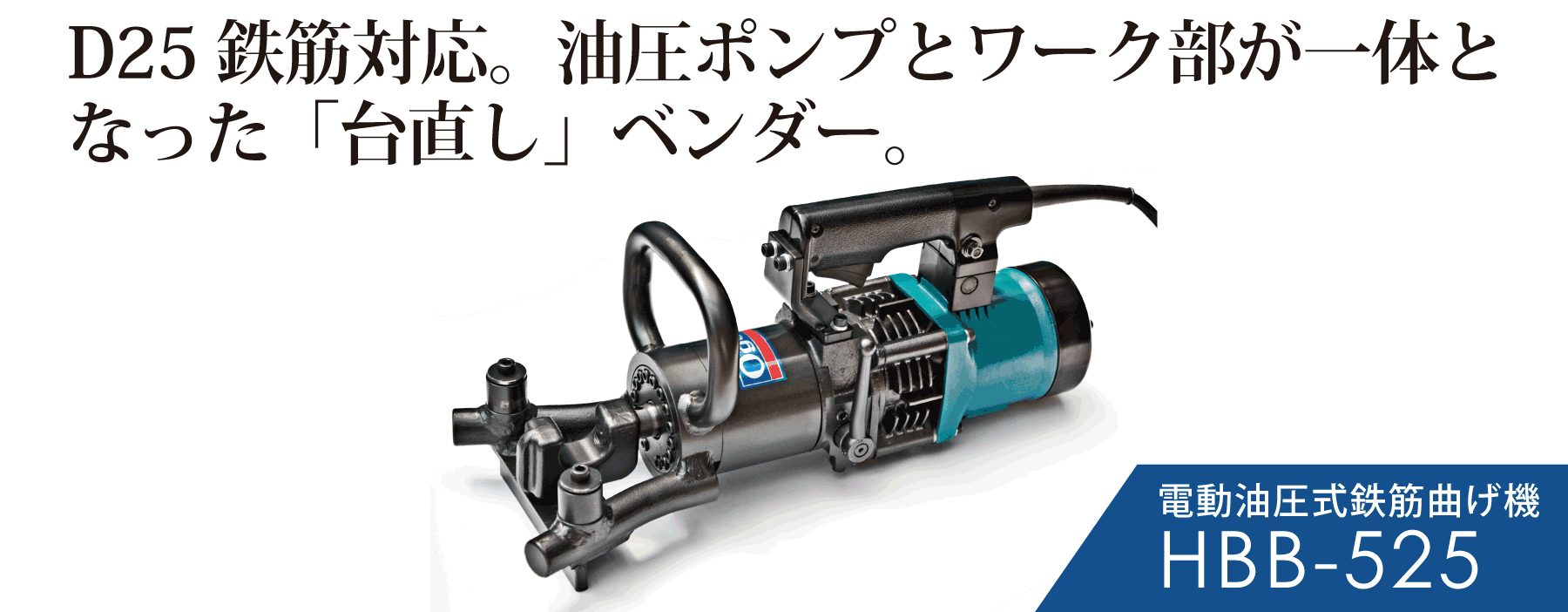

- 油圧ポンプ部とワーク部が一体化した「台直し」ベンダー。
- 現場での「押し･引き曲げ」による修正加工が可能。
- 先端部が自在に旋回して、現場での作業が臨機応変に対応可能。
OTHER INFOその他の特徴
■押し曲げ時A寸法
■引き曲げ時A寸法
| 「押し･引き曲げ」の場合の必要寸法 (A寸法) | |
|---|---|
| 45°曲げ時のA寸法 | 90°曲げ時のA寸法 |
| 160mm以上 | 310mm以上 |
■加工参考図
| 鉄筋径 | 最大可能曲げ角度 (押し･引き) | 最小必要修正角度 (押し･引き) | |
|---|---|---|---|
| ローラー付き | ローラーなし | 標準品ベンディングフック | |
| D13 | 85° | 90°は得られず鈍角になります。 | 153° |
| D16 | 80° | 158° | |
| D19 | 75° | 163° | |
| D22 | - | 90° | 168° |
| D25 | - | 85° | 172° |
SPECIFICATIONSHBB-525 仕様
| モーター | 単相100V 1330W 50/60Hz 回二重絶縁 |
| 質量 | 15.2kg |
| 本体外形寸法 | 486 (L) x 194 (W) x 226 (H) mm |
| 曲げ速度 | 90°曲げ（D25） 押し曲げ 約8.0秒 引き曲げ 約7.0秒 |
| 曲げ能力 | 鉄筋径D25 (SD345相当品 : 490N/mm2 (50kgf/mm2)) |
| 90°曲げ時最小床上高さ | 押し曲げ 約362mm 引き曲げ 約113mm （床から鉄筋までの内寸） |
| 標準付属品 | ベンディングローラー (一式), 六角棒レンチ (6), ナット締付棒, 接地アダプター, 商品ケース (木箱) |
| オプション | 修正用ベンディングフックC |
| 定価 | 270,000円 (税別) |
