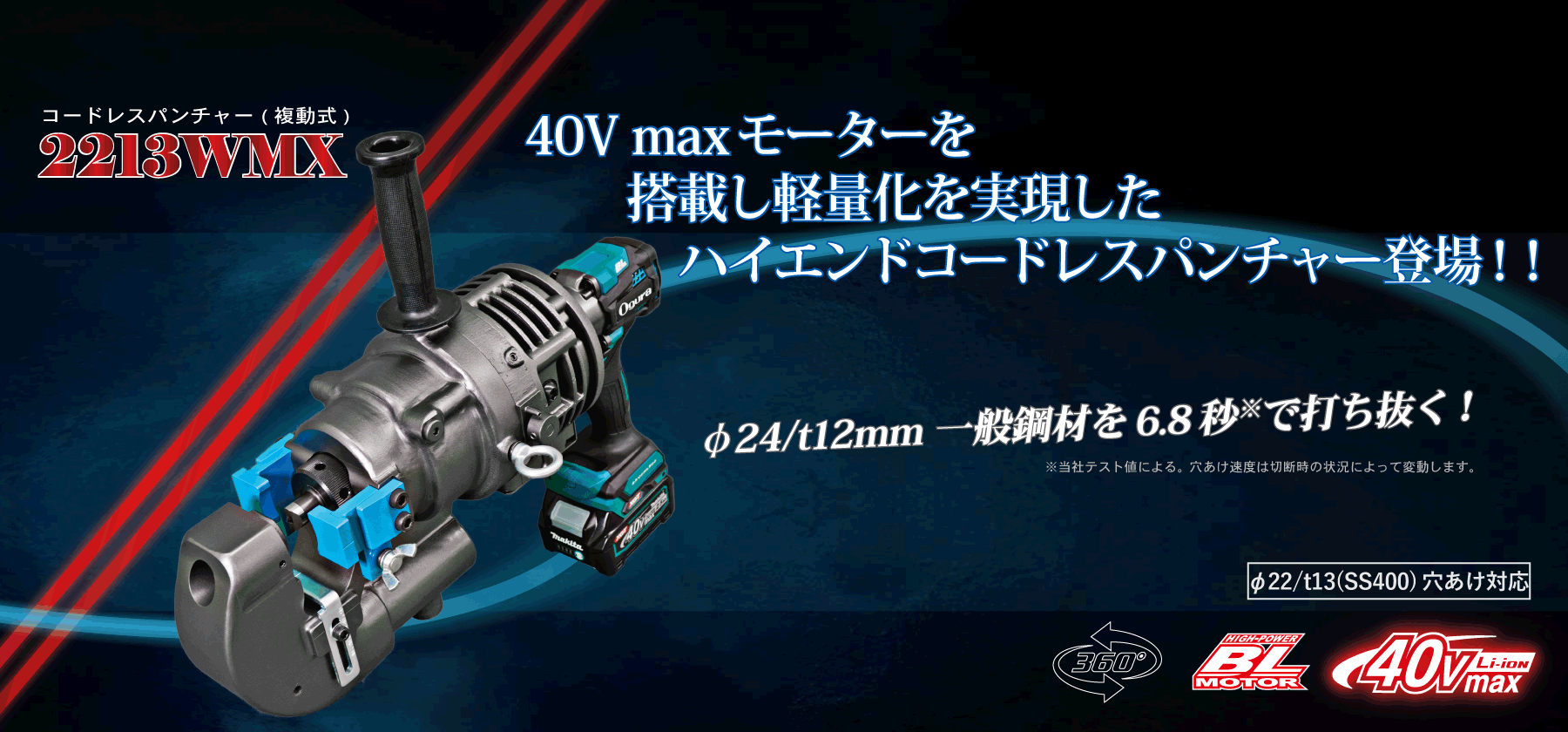

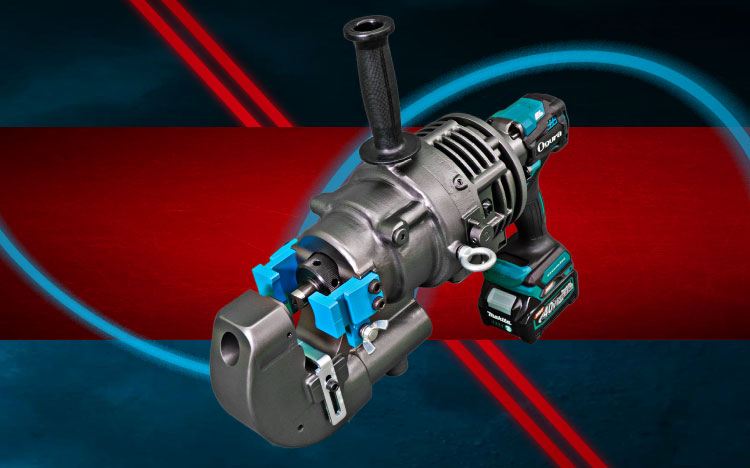

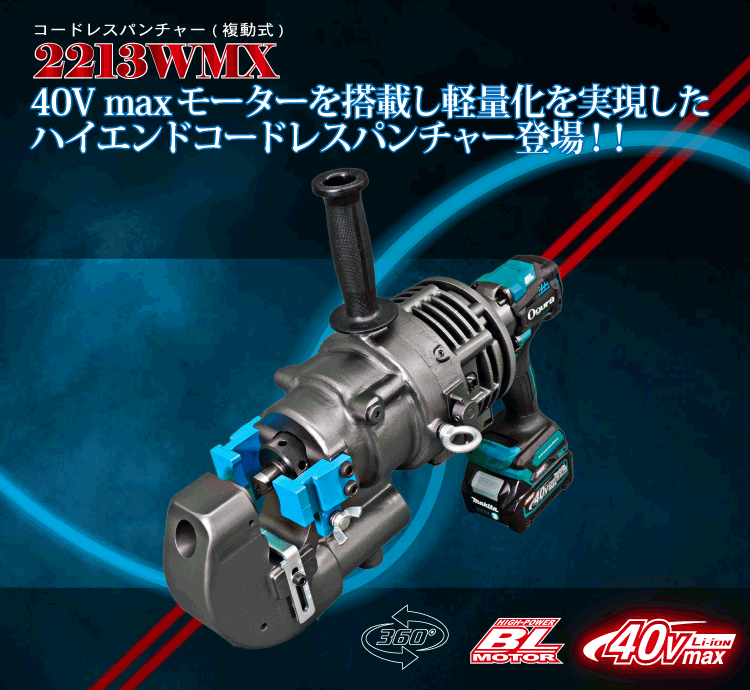

FEATURE2213WMXの特長
- • コードレスパンチャーなのにステンレス板厚９ｍｍへの穴あけが可能。
- • DC機なのに板厚１２ｍｍの一般鋼材へ６.８秒※1で打ち抜くハイスピードを実現。
- • 一般鋼材、ステンレス、溝形鋼、アルミ、銅※2への加工が同じ刃物で可能。
- • 40V maxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56※3仕様。
- • 最適給電＋最適充電＝「スマートシステム」により、バッテリ寿命が大幅アップ（従来機比）。
- • 「打ち抜き」も「打ち上げ」も油圧で作動する〔複動式〕を採用し、抜き上げ時の部材への引っ掛かりが解消され、現場作業がスムーズに。
- ※1 当社テスト値による。穴あけ速度は切断時の状況によって変動します。
- ※2 薄板の場合には、バリや変形のおそれがあります。また精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
- ※3 IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
SPECIAL OFFERあらゆるニーズに応える２つの購入オプション
1. 40V max (2.5Ah)バッテリ＋高速充電器セット
２. 本体のみ特価
SPECIFICATIONS2213WMX 仕様
| バッテリ | 型式：BL4025 2.5Ah 電圧：36V (40V max) 充電時間：約28分 ※冷却時間を除く。 |
| 充電器 | 型式：DC40RA 入力容量：310W |
| 質量 | 24.0kg (バッテリ含む） |
| 本体外形寸法 | 485 (L) x 227 (W) x 441 (H) mm |
| 最大奥行 | 50mm |
| 穴形状 | 丸穴/長穴 |
| １バッテリ (2.5Ah) 当たりの穴あけ回数 | 一般鋼材 (SS400相当品) Φ24/t12: 約55回※ |
| 最大穴あけ能力 | 一般鋼材 (SS400相当品): Φ22/t13, Φ24/t12 |
| ステンレス鋼材 (SUS304): Φ24/t9 | |
| 標準付属品 | ポンチΦ18mm, ダイスSB18, グリップ, ナット締付棒, 六角棒レンチ (3 · 5), 商品ケース |
| オプション | ワークスタンド |
| ※2.5Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。 | |
OTHER INFOその他詳細の仕様
- ■加工材料と寸法【単位：ｍｍ】
フラットバー
最大１００×ｔ１３
(センターへの穴あけ)アングル
最小６０×６０×ｔ４
最大１００×１００×ｔ１３溝形鋼 (側面)
最小１２５×６５×ｔ８
最大３００×９０×ｔ１３Ｈ形鋼
最小１２５×１２５×ｔ９
最大４５０×２００×ｔ１３- ■アゴ部分寸法図
A: 14.5 mm
B: 50 mm
C: 24 mm
D: 75 mm
E: 142 mm
F: 12 mm
G: 51 mm
P&D TABLEポンチ･ダイス対応表
■丸穴ポンチ･ダイス対応板厚【単位：mm】
■長穴ポンチ･ダイス対応板厚【単位：mm】
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
| 丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 10 #5395000 | SB10 #5382510 | t2〜t9 | - | t3〜t6 |
| 11 #5395010 | SB11 #5382530 | t2〜t9 | t8 | t3〜t6 |
| 12 #5395020 | SB12 #5382550 | t2〜t10 | t8 | t3〜t6 |
| 13 #5395030 | SB13 #5382570 | t2〜t10 | t8 | t3〜t6 |
| 14 #5395040 | SB14 #5382590 | t2〜t13 | t13 | t3〜t9 |
| 15 #5395050 | SB15 #5382610 | t2〜t13 | t13 | t3〜t9 |
| 16 #5395060 | SB16 #5382740 | t2〜t13 | t13 | t3〜t9 |
| 18 #5395070 | SB18 #5382630 | t2〜t13 | t13 | t3〜t9 |
| 19 #5395110 | SB19 #5382750 | t2〜t13 | t13 | t3〜t9 |
| 20 #5395080 | SB20 #5382660 | t2〜t13 | t13 | t3〜t9 |
| 22 #5395090 | SB22 #5382690 | t2〜t13 | t13 | t3〜t9 |
| 24 #5395100 | SB24 #5382720 | t2〜t12 | t8 | t3〜t9 |
| 長穴ポンチ | 長穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 10×15 #5395200 | 10×15B #5382010 | t2〜t9 | t8 | t3〜t6 |
| 10×20 #5395210 | 10×20B #5382040 | t2〜t9 | t8 | t3〜t6 |
| 11×16.5 #5395220 | 11×16.5B #5382070 | t2〜t9 | t8 | t3〜t6 |
| 12×18 #5395230 | 12×18B #5382100 | t2〜t10 | t8 | t3〜t9 |
| 13×19.5 #5395240 | 13×19.5B #5382130 | t2〜t10 | t8 | t3〜t9 |
| 14×21 #5395250 | 14×21B #5382160 | t2〜t13 | t13 | t3〜t9 |
| 15×21 #5395260 | 15×21B #5382200 | t2〜t13 | t13 | t3〜t9 |
| 18×21 #5395270 | 18×21B #5382240 | t2〜t13 | t13 | t3〜t9 |
