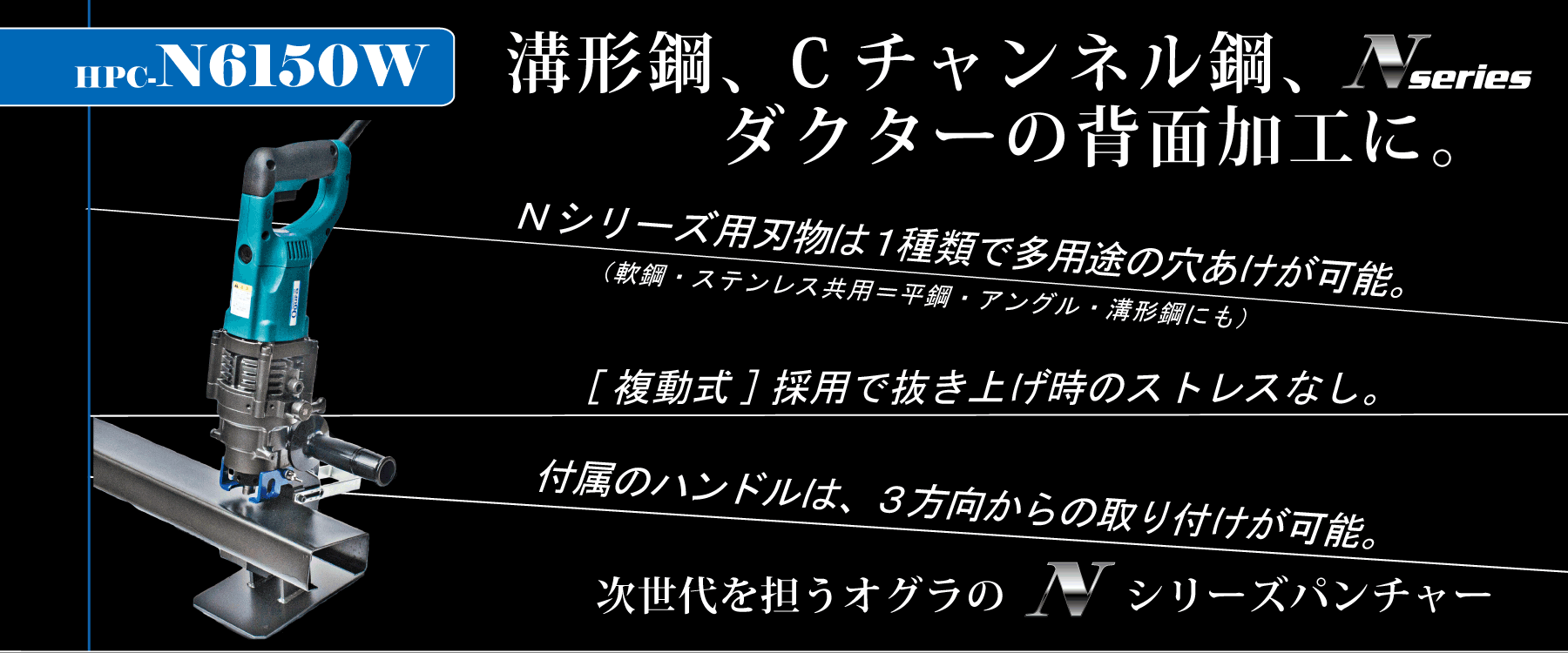

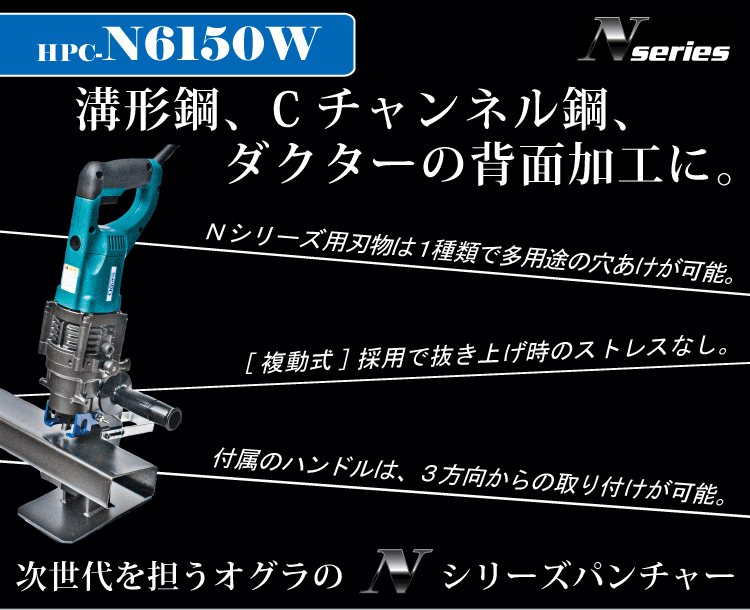

N6150W製品紹介 PC N6150W製品紹介 SP

FEATUREN6150Wの特長

[特許取得済み]

  • N6150Wは、ダクターＤ１、Ｄ２の背面加工および、Ｃチャンネル鋼と溝形鋼の穴あけが可能なNシリーズパンチャー。
  • また、現場でのあらゆる作業シーンを想定して、本機では付属のハンドルを３方向から取り付け可能にしました。
  • 『N』シリーズとは▲▲▲▲
  • オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
  • １．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
  • ２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
  • ３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  • ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
  • ４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

OTHER INFOその他の特徴

SPECIFICATIONSN6150W 仕様

モーター 単相100V 710W 50/60Hz 回 二重絶縁
質量 11.2kg
本体外形寸法 526 (L) x 125 (W) x 306 (H) mm
最大奥行 50mm
穴形状 丸穴/長穴
最大穴あけ能力 一般鋼材 (SS400相当品): Φ15/t6
ステンレス鋼材 (SUS304): Φ15/t4
標準付属品 ポンチΦ12mm, ロングダイスLD12SB, グリップ, ワークスタンド, ストラップ, ナット締付棒, 六角棒レンチ (3 · 4 · 5), スパナ (8 × 10), 商品ケース, ロングストリッパーL ･ R
オプション フットスイッチ
定価 248,000円 (税別)

P&D TABLEポンチ･ダイス対応表

■丸穴ポンチ･ロングダイス対応板厚【単位：mm】
丸穴ポンチ 丸穴ロングダイス 一般鋼材
(SS400)		 溝形鋼
(傾斜面)		 ステンレス (SUS304)
6
#5340040		 SB6
#5357510		 t2〜t4 - t3〜t4
6.5
#5340050		 SB6.5
#5357530		 t2〜t6 - t3〜t4
8
#5340060		 SB8
#5357550		 t2〜t6 - t3〜t4
8.5
#5340070		 SB8.5
#5357570		 t2〜t6 - t3〜t4
10
#5340080		 SB10
#5357590		 t2〜t6 t7.5 t3〜t4
11
#5340090		 SB11
#5357610		 t2〜t6 t7.5 t3〜t5
12
#5340100		 SB12
#5357630		 t2〜t6 t7.5 t3〜t5
13
#5340110		 SB13
#5357650		 t2〜t6 - t3〜t5
14
#5340120		 SB14
#5357670		 t2〜t6 - t3〜t5
15
#5340130		 SB15
#5357690		 t2〜t6 - t3〜t4
■長穴ポンチ･ロングダイス対応板厚【単位：mm】
長穴ポンチ 長穴ロングダイス 一般鋼材
(SS400)		 ステンレス (SUS304)
6.5×10
#5340200		 6.5×10B
#5357010		 t2〜t6 t3〜t4
6.5×13
#5340210		 6.5×13B
#5357030		 t2〜t6 t3〜t4
8.5×13
#5340220		 8.5×13B
#5357050		 t2〜t6 t3〜t4
8.5×17
#5340230		 8.5×17B
#5357070		 t2〜t6 t3〜t4
9×13.5
#5340240		 9×13.5B
#5357090		 t2〜t6 t3〜t4
10×15
#5340260		 10×15B
#5357130		 t2〜t6 t3〜t5
11×16.5
#5340280		 11×16.5B
#5357170		 t2〜t6 t3〜t4
12×18
#5340290		 12×18A
#5357180		 t2〜t3.2 t2〜t3.2
14×21
#5340310		 14×21A
5357220		 t2〜t3.2 t2〜t3.2
■丸穴ロングポンチ･ダイス対応板厚【単位：mm】
丸穴ロングポンチ 丸穴ダイス 一般鋼材
(SS400)		 溝形鋼
(傾斜面)		 ステンレス (SUS304)
6
#5323010		 SB6
#5332510		 t2〜t4 - t3〜t4
6.5
#5323020		 SB6.5
#5332530		 t2〜t6 - t3〜t4
8
#5323030		 SB8
#5332550		 t2〜t6 - t3〜t4
8.5
#5323040		 SB8.5
#5332570		 t2〜t6 - t3〜t4
10
#5323050		 SB10
#5332590		 t2〜t6 t7.5 t3〜t4
11
#5323060		 SB11
#5332610		 t2〜t6 t7.5 t3〜t5
12
#5323070		 SB12
#5332630		 t2〜t6 t7.5 t3〜t5
13
#5323080		 SB13
#5332650		 t2〜t6 - t3〜t5
14
#5323090		 SB14
#5332670		 t2〜t6 - t3〜t5
15
#5323100		 SB15
#5332690		 t2〜t6 - t3〜t4
■長穴ロングポンチ･ダイス対応板厚【単位：mm】
長穴ロングポンチ 長穴ダイス 一般鋼材
(SS400)		 ステンレス (SUS304)
6.5×10
#5323200		 6.5×10B
#5332010		 t2〜t6 t3〜t4
6.5×13
#5323210		 6.5×13B
#5332030		 t2〜t6 t3〜t4
8.5×13
#5323220		 8.5×13B
#5332050		 t2〜t6 t3〜t4
8.5×17
#5323230		 8.5×17B
#5332070		 t2〜t6 t3〜t4
9×13.5
#5323240		 9×13.5B
#5332090		 t2〜t6 t3〜t4
10×15
#5323250		 10×15B
#5332130		 t2〜t6 t3〜t5
11×16.5
#5323260		 11×16.5B
#5332170		 t2〜t6 t3〜t4
12×18
#5323270		 12×18A
#5332180		 t2〜t3.2 t2〜t3.2
14×21
#5323280		 14×21A
5332220		 t2〜t3.2 t2〜t3.2
■ダクター対応ポンチ・ダイス【単位：mm】
丸穴ポンチ ダクター専用ダイス
11
#5340090		 11
#5354500
12
#5340100		 12
#5354520
14
#5340120		 14
#5354510
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
※ダクター穴あけは、Φ11、Φ12、Φ14の穴あけのみ対応しています。ダイスは専用ダイス11D、12D、14Dをご使用ください。
※このカタログ中の『ダクター』とは、電設支持材総合メーカーであるネグロス電工(株)の登録商標です。
