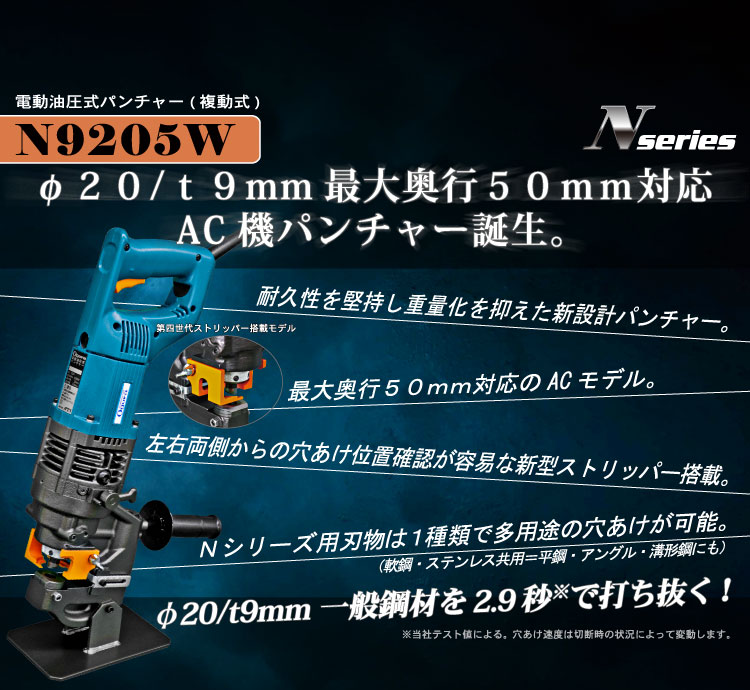

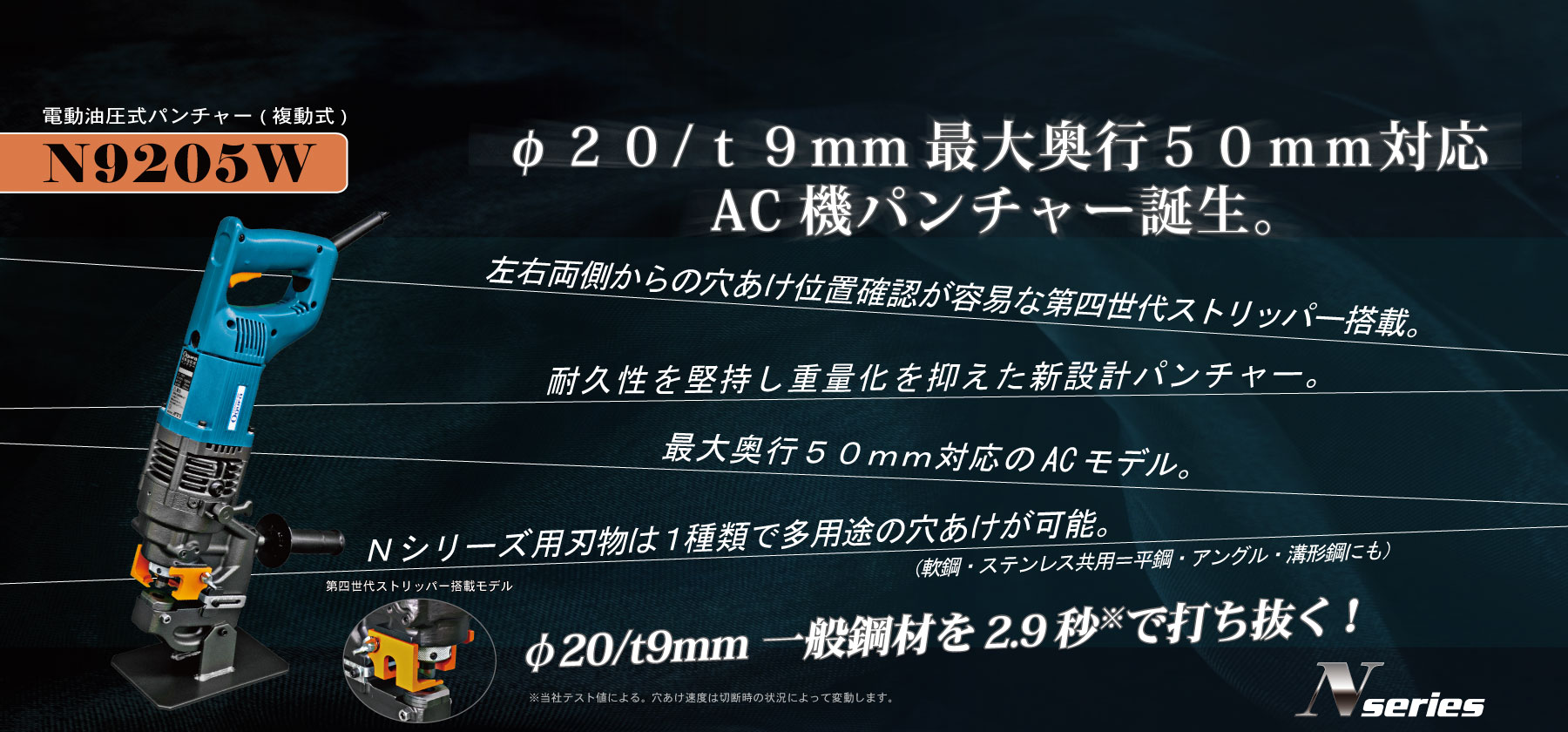

FEATUREN9205Wの特長
- • 一般鋼材φ２０ｍｍ/ｔ９ｍｍ、最大奥行５０ｍｍの穴あけを、スライドストッパーを取り付けたままの状態で実現したACモデル。
- • 板厚９ｍｍの一般鋼材へ約２.９秒※で打ち抜き可能な驚愕の穴あけスピード。
- • 右側面のみならず左右両側からの穴あけ位置確認が容易な第四世代ストリッパー搭載。
- ※ 当社テスト値による。穴あけ速度は切断時の状況によって変動します。
- 『N』シリーズとは▲▲▲▲
- オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
- １．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
- ２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
- ３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
- ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
- ４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。
SPECIFICATIONSN9205W 仕様
| モーター | 単相100V, 1050W, 50/60Hz, 二重絶縁 |
| 質量 | 11.4kg |
| 本体外形寸法 | 524 (L) x 129 (W) x 325 (H) mm |
| 最大奥行 | 50mm |
| 穴形状 | 丸穴/長穴 |
| 最大穴あけ能力 | 一般鋼材 (SS400相当品): Φ20/t9 |
| ステンレス鋼材 (SUS304): Φ20/t6 | |
| 標準付属品 | ポンチΦ14mm (本体セット), ダイスSB14 (本体セット), グリップ, ナット締付棒, 六角棒レンチ (3 · 4 · 5), スパナ (8 × 10), 商品ケース, ワークスタンド |
| 標準価格 | 300,000円 |
OTHER INFOその他詳細の仕様
- ■加工材料と寸法【単位：ｍｍ】
フラットバー
最大１００×ｔ９
最大１００×ｔ１０
(センターへの穴あけ)アングル
最小４０×４０
最大７５×７５×ｔ９
８０×８０×ｔ６
１００ × １００ × ｔ１０溝形鋼 (側面)
最小７５ × ４０ × ｔ７
最大１２５ × ６５ × ｔ８
１５０ × ７５ × t１０Ｈ形鋼
最小１００ × １００ × ｔ８
最大３００ × １５０ × ｔ９
１５０ × １５０ × t１０- ■アゴ部分寸法図
A: 10 mm
B: 50 mm
C: 15 mm
D: 68 mm
E: 71 mm
F: 42 mm
P&D TABLEポンチ･ダイス対応表
■丸穴ポンチ･ダイス対応板厚【単位：mm】
■軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】
■長穴ポンチ･ダイス対応板厚【単位：mm】
■縦用長穴ポンチ･ダイス対応板厚【単位：mm】
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合は弊社支店、営業所へご相談ください。
| 丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 6 #5340040 | SB6 #5332510 | t2〜t4 | - | t3〜t4 |
| 6.5 #5340050 | SB6.5 #5332530 | t2〜t6 | - | t3〜t4 |
| 8 #5340060 | SB8 #5332550 | t2〜t6 | - | t3〜t4 |
| 8.5 #5340070 | SB8.5 #5332570 | t2〜t6 | - | t3〜t4 |
| 10 #5340080 | SB10 #5332590 | t2〜t6 | t8 | t3〜t4 |
| 11 #5340090 | SB11 #5332610 | t2〜t9 | t8 | t3〜t6 |
| 12 #5340100 | SB12 #5332630 | t2〜t9 | t8 | t3〜t6 |
| 13 #5340110 | SB13 #5332650 | t2〜t9 | t8 | t3〜t6 |
| 14 #5340120 | SB14 #5332670 | t2〜t9 | t8 | t3〜t6 |
| 15 #5340130 | SB15 #5332690 | t2〜t9 | t8 | t3〜t6 |
| 16 #5340140 | SB16 #5332710 | t2〜t9 | t8 | t3〜t6 |
| 18 #5340150 | SB18 #5332730 | t2〜t9 | t8 | t3〜t6 |
| 19 #5340170 | SB19 #5332740 | t2〜t9 | t8 | t3〜t6 |
| 20 #5340160 | SB20 #5352510 | t2〜t9 | t8 | t3〜t6 |
| 丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 12X #5340400 | SB12 #5332630 | t2〜t10 | t10 | t3〜t6 |
| 13X #5340410 | SB13 #5332650 | t2〜t10 | t10 | t3〜t6 |
| 14X #5340420 | SB14 #5332670 | t2〜t10 | t10 | t3〜t6 |
| 15X #5340430 | SB15 #5332690 | t2〜t10 | t10 | t3〜t6 |
| 16X #5340440 | SB16 #5332710 | t2〜t10 | t10 | t3〜t6 |
| 18X #5340450 | SB18 #5332730 | t2〜t10 | t10 | t3〜t6 |
| 19X #5340460 | SB19 #5332740 | t2〜t10 | t10 | t3〜t6 |
| 長穴ポンチ | 長穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| 6.5×10 #5340200 | 6.5×10B #5332010 | t2〜t6 | - | t3〜t4 |
| 6.5×13 #5340210 | 6.5×13B #5332030 | t2〜t6 | - | t3〜t4 |
| 8.5×13 #5340220 | 8.5×13B #5332050 | t2〜t6 | - | t3〜t4 |
| 8.5×17 #5340230 | 8.5×17B #5332070 | t2〜t6 | - | t3〜t4 |
| 9×13.5 #5340240 | 9×13.5B #5332090 | t2〜t6 | ｰ | t3〜t4 |
| 9×18 #5340250 | 9×18B #5332110 | t2〜t6 | ｰ | t3〜t4 |
| 10×15 #5340260 | 10×15B #5332130 | t2〜t8 | t8 | t3〜t6 |
| 10×20 #5340270 | 10×20B #5332150 | t2〜t8 | t8 | t3〜t6 |
| 11×16.5 #5340280 | 11×16.5B #5332170 | t2〜t9 | t8 | t3〜t6 |
| 12×18 #5340290 | 12×18B #5332190 | t2〜t9 | t8 | t3〜t6 |
| 13×19.5 #5340300 | 13×19.5B #5332210 | t2〜t9 | t8 | t3〜t6 |
| 14×21 #5340310 | 14×21B #5332230 | t2〜t9 | t8 | t3〜t6 |
| 15×21 #5340320 | 15×21B #5340550 | t2〜t9 | t8 | t3〜t6 |
| 縦用 長穴ポンチ | 縦用 長穴ダイス | 一般鋼材 (SS400) | 溝形鋼 (傾斜面) | ステンレス (SUS304) |
|---|---|---|---|---|
| TN12×20 #5340350 | TN12×20B #5340510 | t2〜t9 | t8 | t3〜t6 |
| TN14×20 #5340360 | TN14×20B #5340530 | t2〜t9 | t8 | t3〜t6 |
