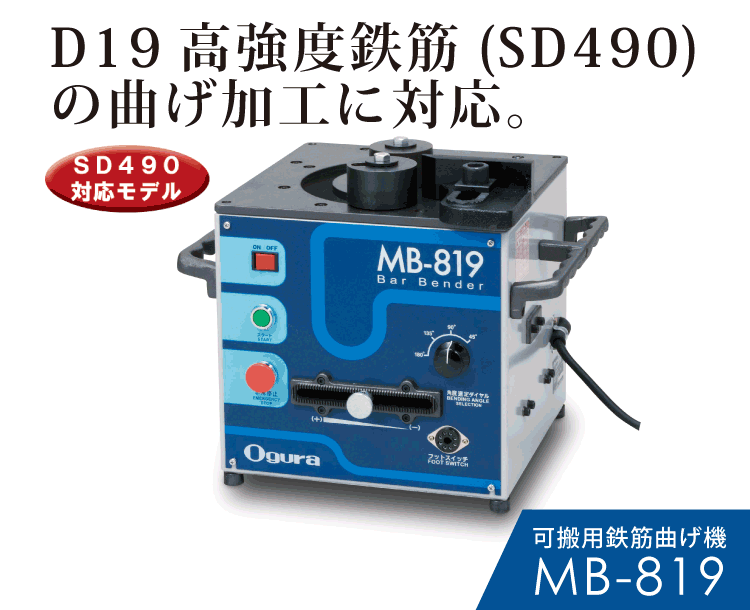

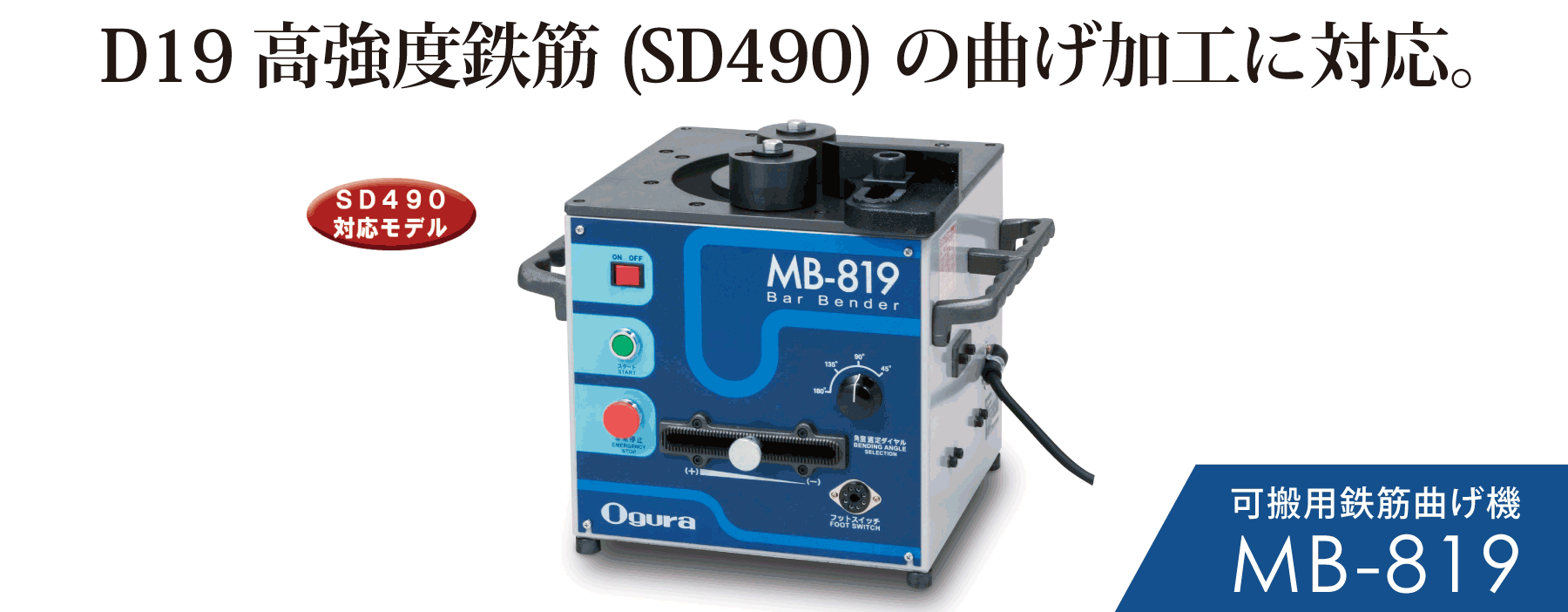

MB-819製品紹介 PCMB-819製品紹介 SP

FEATUREMB-819の特長

  • 曲げ角度設定は使いやすいダイヤル式。さらに便利な角度微調整レバーにより0°~180°まで無段階に角度を設定可能。
  • 加工部と構造部を隔離し、鉄粉をシャットアウト。
  • ローラーおよびカラーの組合わせにより、多様な曲げ加工が可能。
  • フットスイッチを使えば作業性と操作性はさらに向上(別売)。
  • 直角曲げカラーにより小Rの曲げ加工も可能(別売)。

R&C TABLEローラー・カラー組み合わせ表

■鉄筋曲げの最小必要寸法
最小必要 (A) 寸法
■ローラー・カラー標準組み合わせ表・最小必要 (A) 寸法
鉄筋径ローラーカラーA寸法 (最小)
90°曲げ135°曲げ180°曲げ
D10B10(Φ138)B10(Φ39)66mm86mm106mm
D13B13(Φ118)B13(Φ52)84mm110mm136mm
D16B16(Φ100)B16(Φ64)99mm131mm163mm
D19B19(Φ80)B19(Φ76)118mm156mm194mm
■ローラー・カラー標準組み合わせ表・最小必要 (B) 寸法
鉄筋径カラーB寸法 (最小)
D10B10 (Φ39)132mm
D13B13 (Φ52)151mm
D16B16 (Φ64)169mm
■5D曲げローラー・カラー組み合わせ表・最小必要 (A) 寸法
鉄筋径ローラーカラーA寸法 (最小)
90°曲げ135°曲げ180°曲げ
D16516 (Φ84)516 (Φ80)120mm157mm195mm
D19519 (Φ61)519 (Φ95)138mm183mm228mm
(注) 上記表中の※印はオプションです。

SPECIFICATIONSMB-819 仕様

モーター単相100V 1050W 50/60Hz
質量54.5kg
本体外形寸法455 (L) x 372 (W) x 393 (H) mm
最大・最小曲げRSD345の場合 D8 (R69~R15) , D19 (R59~R19.5)
曲げ速度180°曲げ(約5.0秒)
一度に曲げられる本数D19 (1本) , D16 (2本) , D13 (3本) , D10 (4本)
曲げ能力鉄筋径D8~D19 (※SD490相当品: 620N/mm2 (63kgf/mm2))
曲げ角度範囲180°まで4段階(微調整機能付き)
標準付属品ローラー (No.B19 · No.B16 · No.B13 · No.B10) , カラー (No.19 · No.16 · No.13 · No.10) , 六角棒レンチ (2 · 17) , スパナ(17×19), (+-)ドライバー, 接地アダプター, 工具箱, 防水カバー
オプションフットスイッチ, 本体スタンド, 直角曲げカラー (D10 · D13)
定価400,000円 (税別)
※鉄筋のグレードSD390以上は、内側の曲げ半径を鉄筋径の2.5倍以上にしてください、

OTHER INFOその他

■直角曲げカラー (別売)
  • 直角曲げカラー
■直角曲げカラー使用例
  • アゴ部分寸法図
※上記の機械の写真は、本製品ではございません。
